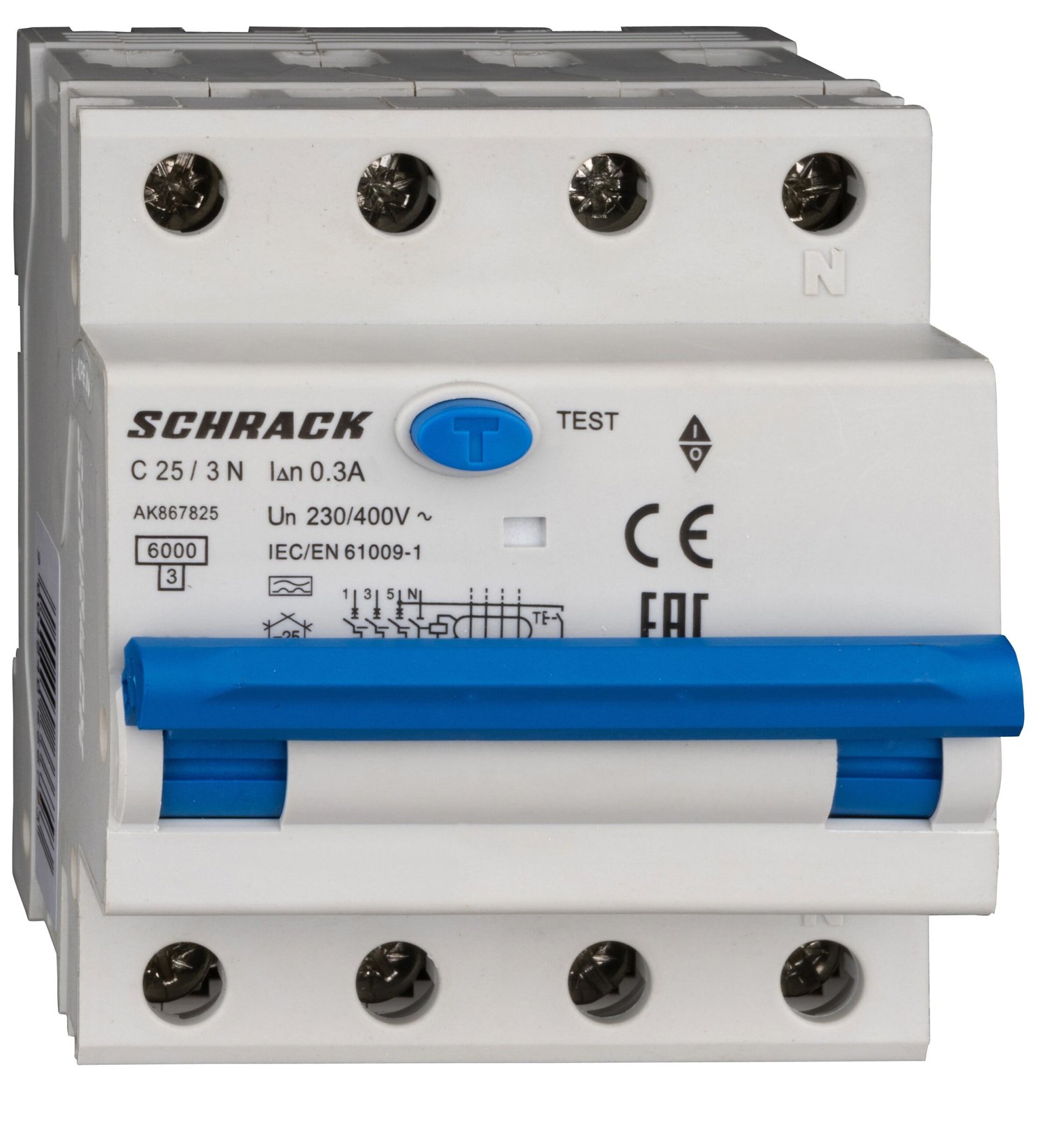

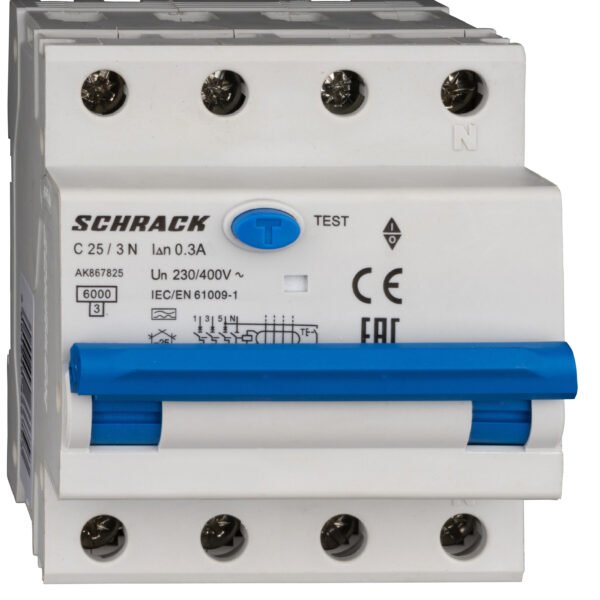

AK867825– LS-FI-Schalter 3+N, AMPARO, 6kA, C 25A, 300mA, Typ A
Verkaufseinheit: 1Stk
133,44 €
inkl. MwSt. zzgl. Versandkosten
Beschreibung
Artikelinformation:
Lieferzeit: 1 – 3 Werktage
9004840981292
AK867825–
Neutralleiter rechts, Type A (pulsstromsensitiv), Bauart unverzögert, Produktnorm EN 61009-1:2012 + A1:2014 + A2:2014 + A11:2015 + A12:2016,EN 61009-2-1:1994 + A11:1998,IEC 61009-1,IEC 61009-2-1
- Doppelliftklemmen an der unteren Seite
- Hinterklemmschutz für sicheren Anschluss
- Klemmenquerschnitt: 1 – 25mm²
- Schaltstellungsanzeige
Artikeldetails:
| EAN | 9004840981292 |
| Querschnitt eindrähtig | 25mm² |
| Montage | Auf DIN-Schiene nach EN 60715 (35mm) mittels Schnellbefestigung |
| CAD-Symbol | F |
| Nettogewicht | 0,42kg/Stk |
| Vorteilscode CH | 6793-0064-73 |
| Drehmoment | 2 Nm |
| Basisbezeichnung | LS-FI-Schalter |
| Nennspannung | 230/400 V AC |
| Nennstrom | 25A |
| Isolationsspannung | 500 V |
| Auslösezeiten unverzögert | ≤0,1s |
| Leiter | Kupfer |
| Kennlinie | C |
| BxHxT mm | 71x85x77 |
| Hersteller | Schrack |
| Dielektrische Testspannung bei ind. Frequenz | 2000V |
| Kontakteinstellungsanzeige | Ja |
| Bauart | unverzögert |
| Verschmutzungsgrad | 2 |
| Referenztemperatur | 30°C |
| Serie | AMPARO |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Norm | EN 61009 |
| Optionales Zubehör | AM900099– |
| Max. Drehmoment | 2Nm |
| Nennfehlerstrom IΔn | 300mA |
| VE | 45Stk |
| Lebensdauer, elektrisch | 2000 Arbeitszyklen |
| Schaltvermögen | 6kA |
| Klemmenart | Doppelfunktionsklemme / Stift- und Gabelverschienung |
| HxBxT mm | 85x71x77 |
| Schutzart | IP20 |
| Max. zulässige Vorsicherung gegen Kurzschluss | 63A gG |
| Einspeisung | beidseitig |
| BEST. NR. | AK867825 |
| Impulsspannungsfestigkeit | 4kV |
| HLief-Artikel Nummer | 571814 |
| Umgebungstemperatur Offen | -25°C bis +60°C |
| Selektivitätsklasse | 3 |
| Verlustleistung | 13,80W |
| Lebensdauer, mechanisch | 10000 Arbeitszyklen |
| Anschluss | beidseitig |
| Type | A (pulsstromsensitiv) |
| Kurzschlussfestigkeit | 6 kA |
| Nennfrequenz | 50/ 60Hz |
| Klemmengröße für Gabelverschienung | 10 mm² |
| Bemessungsschaltvermögen Im | 3000A |
| Klemmquerschnitt | 1-25mm² |
| Min. Umgebungstemperatur | -25°C |
| Pole | 3+N |
| Produktnorm | EN 61009-1:2012 + A1:2014 + A2:2014 + A11:2015 + A12:2016; EN 61009-2-1:1994 + A11:1998; IEC 61009-1; IEC 61009-2-1 |
