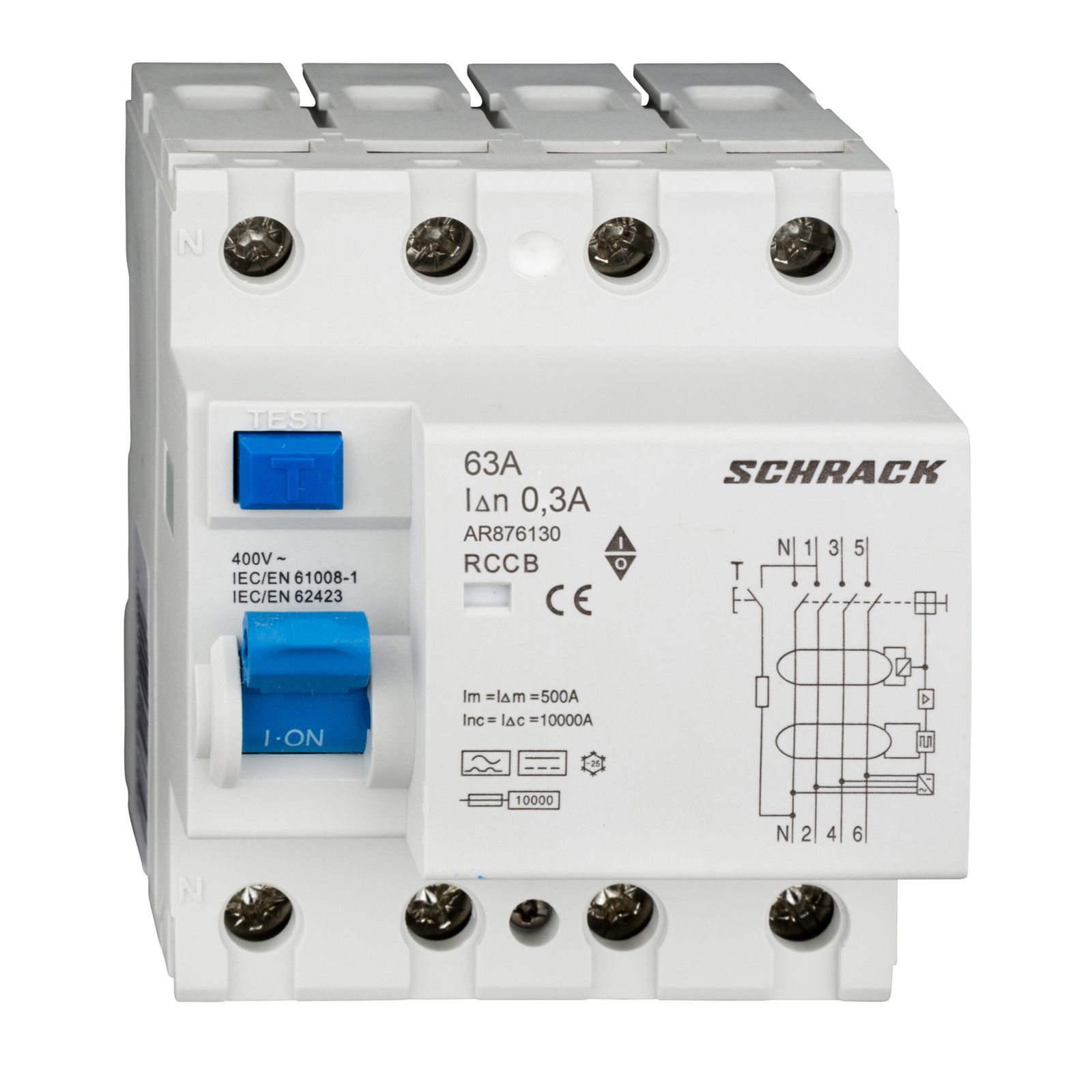

AR876130– FI-Schutzschalter AMPARO, 10kA,63A, 4-polig, 300mA, Typ B
Verkaufseinheit: 1Stk
588,00 €
inkl. MwSt. zzgl. Versandkosten
Beschreibung
Artikelinformation:
Lieferzeit: 1 – 3 Werktage
9004840876352
AR876130–
Neutralleiter links, Serie AMPARO, Type B (allstromsensitiv), Bauart unverzögert, Produktnorm EN 61008-1:2012 + A1:2014 + A2:2014 + A11:2015 + A12:2017,EN 61008-2-1:1994 + A11:1998,EN 62423:2012
- Ausgelöster Zustand Anzeige (rot)
- Doppelfunktionsklemmen an beiden Seiten
- Klemmenquerschnitt: 2,5 – 35mm²
- VDE zertifziert
- Neutralleiter links
Artikeldetails:
| EAN | 9004840876352 |
| Dielektrische Testspannung bei ind. Frequenz | 2500V |
| Montage | Auf DIN-Schiene nach EN 60715 (35mm) mittels Schnellbefestigung |
| Stromstärke | 63A |
| Basisbezeichnung | FI-Schalter |
| HLief-Artikel Nummer | AR876130– |
| Norm | EN 61008-1; IEC 61008-1; EN 62423; IEC 62423 |
| Max. zul. Vorsicherung gegen thermische Überlast | 63A: 40A gG |
| LxBxH mm | 50x72x84 |
| Nennstrom | 63A |
| Isolationsspannung | 500 V |
| Leiter | Kupfer |
| Hersteller | Schrack |
| Umgebungstemperatur Offen | -25°C bis +40°C°C |
| Nennspannung | 230/400V AC 4-polig |
| Schaltvermögen | 10kA |
| Bauart | unverzögert |
| Verschmutzungsgrad | 2 |
| Nettogewicht | 0,37kg/Stk |
| Serie | AMPARO |
| Nichtauslösefehlerstrom | ≤0,5 IΔn |
| Max. Umgebungstemperatur | 60°C |
| Verlustleistung | 31,97W |
| Produktnorm | EN 61008-1:2012 + A1:2014 + A2:2014 + A11:2015 + A12:2017; EN 61008-2-1:1994 + A11:1998; EN 62423:2012 |
| Verpackungseinheit | 1Stk |
| Type | B (allstromsensitiv) |
| Auslösezeiten unverzögert | IΔn: ≤300ms; 2 x IΔn: ≤150ms; ≥5 x IΔn: ≤40ms |
| Nennfehlerstrom IΔn | 300mA |
| VE | 45Stk |
| Querschnitt eindrähtig | 2,5 – 35mm² |
| Lebensdauer, elektrisch | 2000 Arbeitszyklen |
| Bemessungsschaltvermögen Im | 630A |
| Kurzschlussfestigkeit | 10 kA |
| Max. Drehmoment | 2,50Nm |
| Klemmquerschnitt | 2,5 – 35mm² |
| Optionales Zubehör | AM900003– |
| Klemmenart | Doppel-Maulliftklemme mit Hinterklemmschutz |
| Auslösestrom | 300mA |
| Schutzart | IP20 |
| Max. zulässige Vorsicherung gegen Kurzschluss | 63A gG |
| Impulsspannungsfestigkeit | 4kV |
| Anzeige | rot bei ausgelöst |
| Lebensdauer, mechanisch | 10000 Arbeitszyklen |
| Vorteilscode CH | 6352-0349-83 |
| CAD-Symbol | Q |
| BEST. NR. | AR876130 |
| Nennfrequenz | 50/ 60Hz |
| Pole | N+3 |
| Min. Umgebungstemperatur | -25°C |
| Drehmoment | 2,5 Nm |
Downloadlinks:
| AR876130 |
| Maßbild |
| Montageanleitung: FI-Schutzschalter AMPARO, 10kA,63A, 4-polig, 300mA, Typ B |
| Schaltbild |
| 3D-Daten (.stp): FI-Schutzschalter AMPARO, 10kA,63A, 4-polig, 300mA, Typ B |
