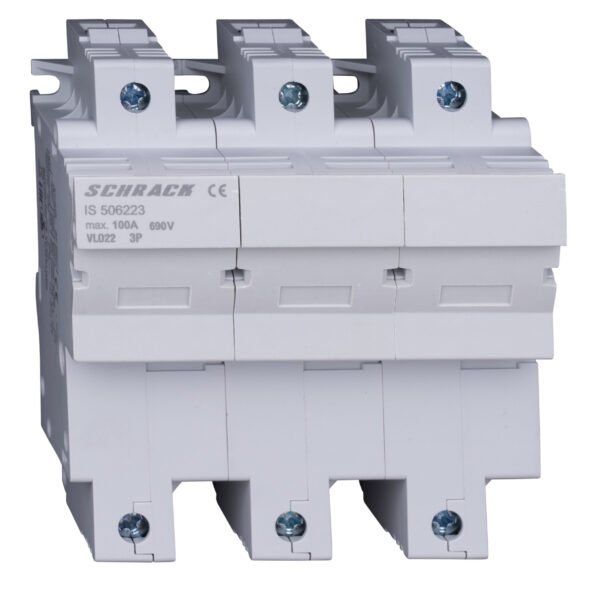

IS506223– Sicherungstrennschalter 22x58mm, 3-polig, 100A
Verkaufseinheit: 1Stk
88,45 €
inkl. MwSt. zzgl. Versandkosten
Beschreibung
Artikelinformation:
Lieferzeit: 1 – 3 Werktage
9004840162349
IS506223–
- Alle Kontaktoberflächen sind versilbert
- Wechsel eines Schmelzsicherungseinsatzes ohne die Gefahr unter Spannung stehende Teile zu berühren
- Mehr Platz zum Öffnen des Sicherungshalters
- Kompletter Berührungsschutz entsprechend IP20
- Verplombungsmöglichkeit in EIN oder AUS Stellung
Artikeldetails:
| EAN | 9004840162349 |
| Anzahl der Schaltspiele (Zyklen mit Strom) | 300 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Bemessungskurzzeitstromfestigkeit Icw | 1200A/1s |
| HxBxT mm | 120x108x69 |
| Temperaturbereich – Betrieb | -5 bis +40°C |
| CAD-Symbol | F |
| Anzahl der Schaltspiele (Zyklen ohne Strom) | 1700 |
| Serie | ARROW |
| Optionales Zubehör | ISZ22020–; ISZ22025–; ISZ22032–; ISZ22040–; ISZ22050–; ISZ22063–; ISZ22080–; ISZ22100–; ISZ22125– |
| Max. Verlustleistung der Schmelzsicherung (W) | gG: 9,5W/aM: 7W |
| Querschnitt flexibel | 4-50mm² |
| Max. Drehmoment | 3Nm |
| Ausführung | Sicherungstrennschalter |
| HLief-Artikel Nummer | VLC22 3P Schrack brand |
| Isolationsspannungsfestigkeit | 8kVV |
| CAD-external terminals | 1 |
| Pole | 3 |
| BxHxT mm | 108x120x69 |
| Querschnitt eindrähtig | 4-50mm² |
| Hersteller | Schrack |
| Baugröße | 22×58 |
| Kennlinie | gG |
| Bemessungskurzschlussstrom | gG: 120kA/500V (100A gG) aM: 50kA/400V (100A aM) |
| Sicherungsgröße | 22×58 |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Gebrauchskategorie | AC-22B bei 690V/100A |
| Stromstärke | 100A |
| Umgebungstemperatur Lagerung | -25 / +55°C |
| Nettogewicht | 0,48kg/Stk |
| Schutzart | IP20 |
| Überspannungskategorie/Verschmutzungsgrad | III |
| Montage | 35mm Hutschiene |
| Basisbezeichnung | Sicherung |
| Impulsspannungsfestigkeit | 8kV |
| BEST. NR. | IS506223 |
| Plombiermöglichkeit | Eingeschaltene Position oder Ausgeschaltene Position |
| Maximaler Bemessungsstrom der Schmelzsicherung | 400VAC: 100A gG/100A aM 500VAC: 100A gG 690VAC: 50A gG/50A aM |
| VE | 35Stk |
| Vorteilscode CH | 2349-0033-70 |
| Min. Umgebungstemperatur | -25°C |
| Bemessungsstrom | 100A |
| Frequenz | 45 – 62Hz |
| Verlustleistung | 4,41W |
