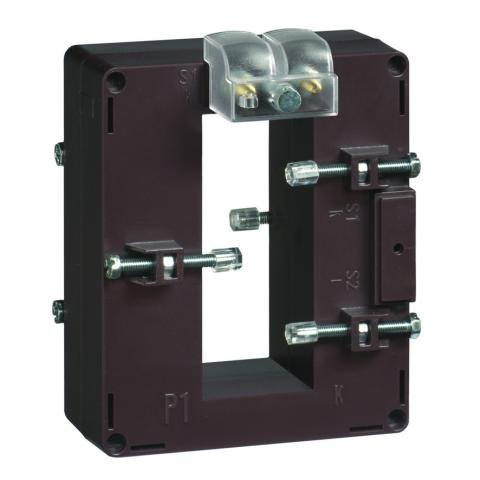

MG958100-A Durchsteckstromwandler, 1000A/5A, 80x30mm, Klasse 0,5
Verkaufseinheit: 1Stk
53,16 €
inkl. MwSt. zzgl. Versandkosten
Beschreibung
Artikelinformation:
Lieferzeit: 1 – 3 Werktage
9004840027105
MG958100-A
Ausführung Trockentransformator, Luftisolierung, Eingangsstrom 1000A, Schutzart IP00 Klemmen,IP20 mit Klemmenabdeckung, Type Normale Installation (DIN EN 61869-2), Klasse 0,5
Artikeldetails:
| EAN | 9004840027105 |
| Min. Umgebungstemperatur | -25°C |
| Nennstrom Primärseite Ipr | 1000A |
| BxHxT mm | 96x87x116 |
| Thermische Verlustleistung | ≤ 19W bei Icth; 125°C Maximal Temperatur Kabel/Sammelschiene |
| BEST. NR. | MG958100-A |
| CAD-Symbol | P |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Max. Sammelschiene | 80×30 |
| Produktnorm | EN 61869-2; BS3938; BS7626 |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| Ausführung | Trockentransformator, Luftisolierung |
| Temperaturbereich – Transport/Lagerung | -40 bis +85°C |
| Verwendungszweck | für Kupferschienen bis 80 x 30mm |
| Nennfrequenz | 50Hz |
| Anschluss | ## |
| Gehäuse | ## |
| Tagesmitteltemperatur | ≤ 30°C |
| Verlustleistung | 19,00W |
| Isolation | Klasse B (EN/IEC 61869-1, 61869-2) |
| Klasse | 0,5 |
| AUSSCHNITT mm | 80×30 |
| Bauart | Durchsteckstromwandler |
| CAD-external terminals | 1 |
| Klimafestigkeit | Für tropisches Klima geeignet |
| Hersteller | Schrack |
| Schutzart | IP00 Klemmen; IP20 mit Klemmenabdeckung |
| Referenztemperatur | 23°C ±1°C°C |
| Temperaturbereich – Betrieb | -25 bis +40°C |
| Genauigkeitsklassen | ## |
| VE | 3Stk |
| Max. Umgebungstemperatur | 85°C |
| Eingangsstrom | 1000A |
| Verpackungseinheit | 1Stk |
| Isolationsanforderungen | ## |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Spezifikationen | ## |
| Optionales Zubehör | MGX20006–; MGX20306–; MGX20406– |
| Vorteilscode CH | 7105-0046-08 |
| HxBxT mm | 87x96x116 |
| Montageart | durch Fixierschrauben auf der Stromschiene |
| Nettogewicht | 0,70kg/Stk |
| Type | Normale Installation (DIN EN 61869-2) |
| Sicherheitsfaktor | ≤ 5 |
| Frequenzbereich | 47 – 63Hz |
| Wicklung Sekundärseite | Schraubklemmen M4 |
| Gewicht (g) | 700 |
| Bürde | Klasse 0,5 (10VA); Klasse 1 (15VA); Klasse 3 (20VA) |
| Kurzzeitstrom Ith | < 60Ipr |
| Gehäusematerial | Polycarbonat, selbstverlöschend; Klasse V0 nach UL-94 |
| Nennstrom Sekundärseite Isr | 5A |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
| Relative Luftfeuchtigkeit | ≤ 85% |
| HLief-Artikel Nummer | TASOKD100 |
| Arbeitsbedingungen | ## |
| Ausschnitt | 80x30mm |
