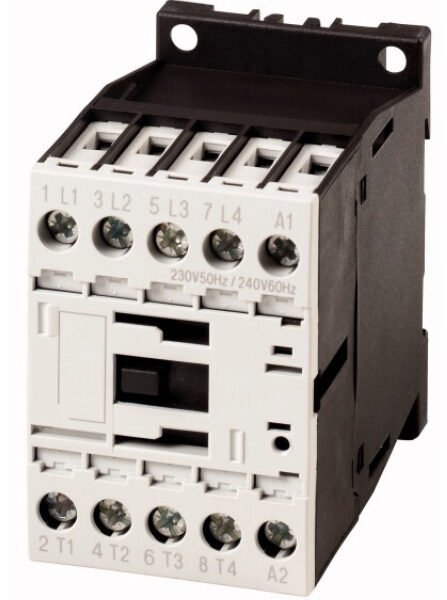

LTR02043– 4-pol. Schütz, 20A/AC-1, Spule 230VAC
Verkaufseinheit: 1Stk
48,18 €
inkl. MwSt. zzgl. Versandkosten
Beschreibung
Artikelinformation:
Lieferzeit: 1 – 3 Werktage
9004840841282
LTR02043–
Baugröße 0, Type 4-poliger Schütz, Nennstrom 20A, Spulenspannung AC 230V
Artikeldetails:
| EAN | 9004840841282 |
| Bemessungsisolationsspannung [Ui] | 690V |
| AC-3 240 V [P] | 4kW |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 12A |
| AC-1 Bemessungsbetriebsstrom | – |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 7A |
| AC-3 | – |
| Resistance Air Heating 600V 60Hz 3phase | 20A |
| AC-3 Bemessungsbetriebsstrom | – |
| Spulenspannung AC | 230V |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| 500 V | 100A |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 20A |
| AC-3 440 V [P] | 7,50kW |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 20A |
| AC-1 | – |
| 380 V 400 V | 120A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 12A |
| Zwischen den Kontakten | 400VAC |
| Zwischen Spule und Kontakten | 400VAC |
| Hersteller | Schrack |
| 220 V 230 V | 120A |
| Maximale Motorleistung General use | 20A |
| 60 Hz [Anzug] (VA) | 24 |
| Hilfsschaltglieder NC | 5g |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| Norm | IEC EN 60947 |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 10A |
| 60 V [Ie] | 22A |
| Approbierte Leistungsdaten | – |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 14A |
| AC-3 500 V [P] | 7kW |
| DC-1 Bemessungsbetriebsstrom | – |
| AC-betätigt Schließzeit | 15 – 21 |
| Elevator Control 600V 60Hz 3phase (A) | 6,10 |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 14A |
| Anzugsdrehmoment [Hauptkontakte] | 1,20Nm |
| 480 V High Fault SCCR (fuse) | 30kA |
| Offen bei 55 °C [Ith=Ie] | 20,50A |
| Nettogewicht | 0,23kg/Stk |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 12A |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 60A |
| 60 Hz [Anzug] (W) | 19 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Ein- oder mehrdrähtig [Hauptkontakte] | 18 – 14AWG |
| AC-3 380 V 400 V [P] | 5,50kW |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 20A |
| AC-betätigt Öffnungszeit | 9 – 18 |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 60A |
| BEST. NR. | LTR02043 |
| 600 V High Fault SCCR (fuse) | 30kA |
| Nennstrom | 20A |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| Stromwärmeverluste | – |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 144A |
| Hauptschaltglieder NO | 10g |
| Werkzeug [Hauptkontakte] | – |
| Spannungssicherheit AC-betätigt [Abfall] | 0,4 – 0,6x Uc |
| Sichere Trennung nach EN 61140 | – |
| Resistance Air Heating 480V 60Hz 3phase | 20A |
| DC-1 | – |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 14A |
| Leistungsaufnahme | – |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Resistance Air Heating 277V 60Hz 1phase | 20A |
| Abisolierlänge [Hauptkontakte] | 10mm |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 2.5) | 2 x (0,75 – 2.5)mm² |
| Verlustleistung | 4,40W |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Type | 4-poliger Schütz |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| 60 Hz [Halten] (W) | 1,4 |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| Kraftantriebe | – |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| 3-polig, bei Ith [60°] | 3W |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| Basic Rating SCCR | 5kA |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Basisbezeichnung | Schütz |
| 220 V [Ie] | 6A |
| AC-3 660 V 690 V [P] | 6,50kW |
| Resistance Air Heating 347V 60Hz 1phase | 20A |
| Elevator Control 600V 60Hz 3phase (HP) | 5 |
| 50 Hz [Halten] (W) | 1,4 |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC 60947, EN 60947 |
| VE | 102Stk |
| Short Circuit Current Rating | – |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Offen bei 40 °C [Ith=Ie] | 22A |
| AC-3 415 V [P] | 7kW |
| Gekapselt [Ith] | 18A |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 60A |
| DC-1 Offen | – |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Impedanz pro Pol | 2,5mΩ |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 20A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 12A |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Nennstrom AC-3/400V | 5,50A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 35A |
| Basic Rating max. Fuse | 45A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| Anschlussschraube [Hauptkontakte] | M3,5 |
| 600 V High Fault max. Fuse | 25 Class RK5A |
| HLief-Artikel Nummer | 198111 |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| AC-3 220 V 230 V [P] | 3,50kW |
| Einschaltdauer | 100% ED |
| Schutzart | IP20 |
| Special Purpose Ratings | – |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 20A |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 14A |
| 480 V High Fault max. Fuse | 25 Class RK5A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 10A |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 20A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 12A |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 25A |
| 110 V [Ie] | 22A |
| 50 Hz [Anzug] (VA) | 24 |
| Hilfsschaltglieder NO | 7g |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 54A |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Werkzeug [Hilfskontakte] | – |
| Optionales Zubehör | LTZ0D222–; LTZ0D231–; LTZ0D302–; LTZ0D311– |
| Offen bei 50 °C [Ith=Ie] | 21A |
| Schalthäufigkeit, mechanisch AC-betätigt | 5000 Schaltspiele/h |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Basic Rating max. CB | 60A |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| 660 V 690 V | 70A |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 10A |
| Umgebungstemperatur Offen | -25 / +60°C |
| Offen bei 60 °C [Ith=Ie] | 20A |
| Baugröße | 0 |
| 60 Hz [Halten] (VA) | 4 |
| Kurzschlussfestigkeit | – |
| der Spule im kalten Zustand und 1,0 x Us | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
