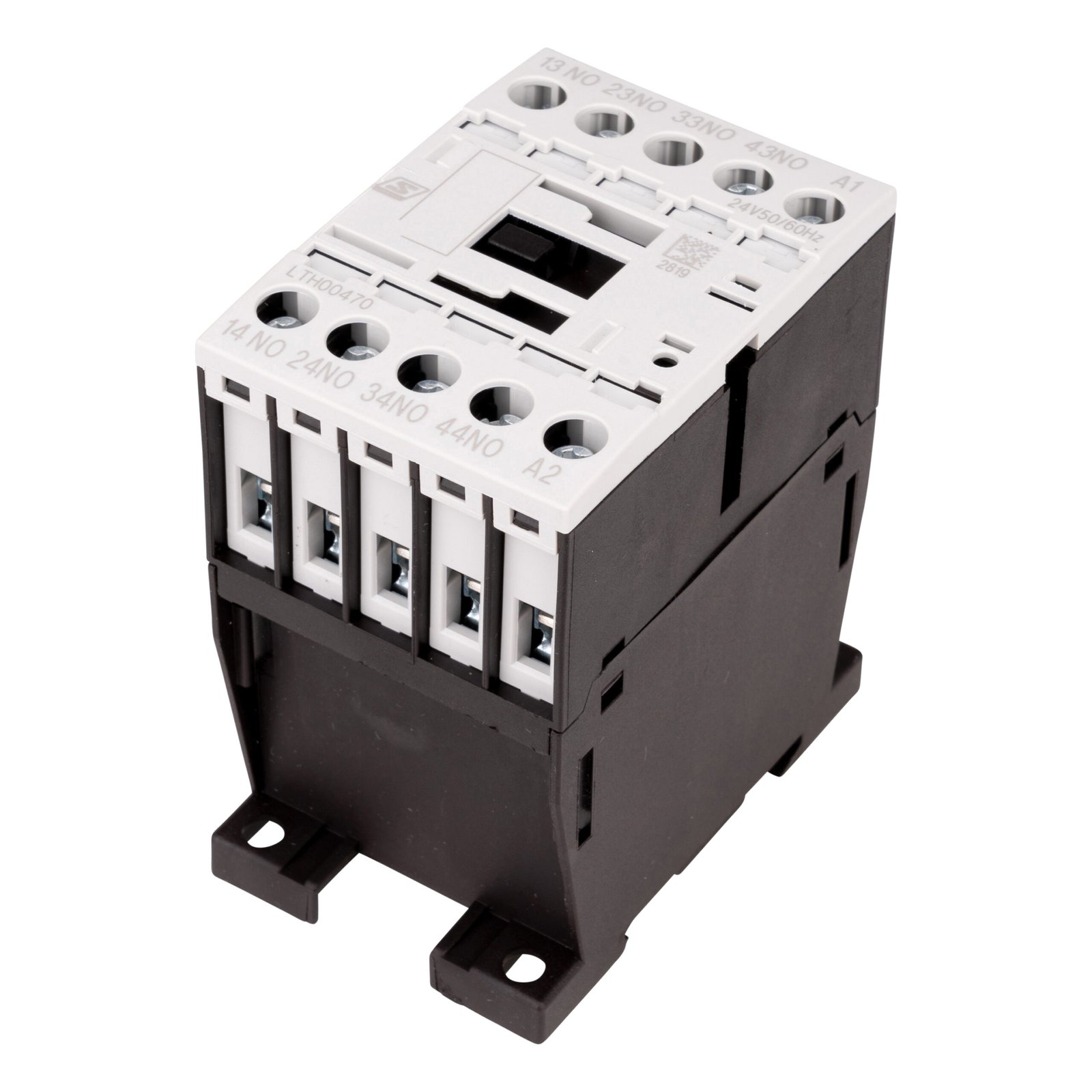

LTH00470– Hilfsschütz, 4 Schließer, Spule 24VAC
Verkaufseinheit: 1Stk
27,54 €
inkl. MwSt. zzgl. Versandkosten
Beschreibung
Artikelinformation:
Lieferzeit: 1 – 3 Werktage
9004840840988
LTH00470–
Baugröße 0, Type Hilfsschütz
Artikeldetails:
| EAN | 9004840840988 |
| 500 V (A gG/gL) | 10 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Umgebungstemperatur Gekapselt | -25 / +40°C |

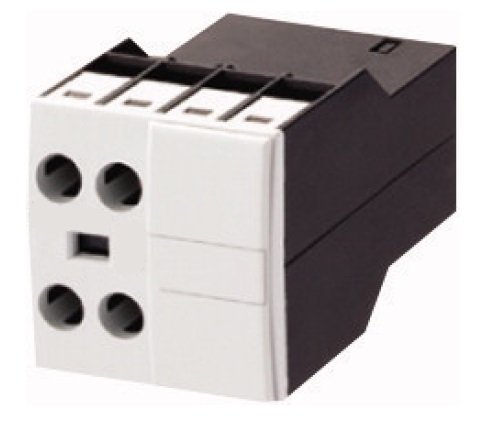

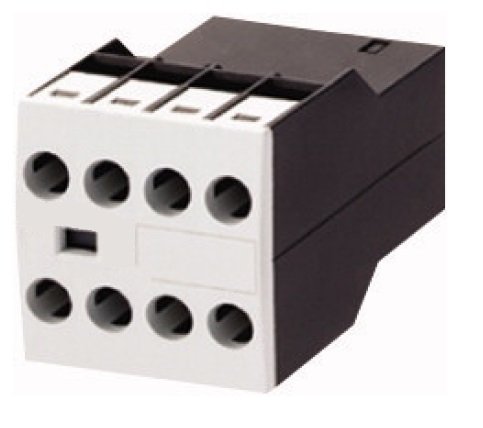

| Optionales Zubehör | LTZ0H322–; LTZ0H502–; LTZ0H504–; LTZ0H511–; LTZ0H513–; LTZ0H520–; LTZ0H522–; LTZ0H531–; LTZ0H540–; LTZ0H911–; |
| AC-betätigt | 0,24 |
| 60 Hz [Halten] (VA) | 4,2 | 3,3 |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Nettogewicht | 0,24kg/Stk |
| DC L/R ≦ 15 ms, 3 Strombahnen in Reihe [220 V] | 5A |
| DC L/R ≦ 50 ms, 3 Strombahnen in Reihe [60 V] | 4A |
| Lebensdauer, mechanisch AC-betätigt | 20000000 Schaltspiele |
| Verlustleistung | 1,93W |
| Zwischen den Kontakten | 400VAC |
| Zwischen Spule und Kontakten | 400VAC |
| Hersteller | Schrack |
| Bei Belastung mit Ith AC-betätigt | 0,53W |
| AC-15 Schließer 500 V Ie | 1,5A |
| 50 Hz [Anzug] (VA) | 27 | 25 |
| Hilfsschaltglieder NC | 5g |
| 220 V 230 V 240 V | 4A |
| Type | Hilfsschütz |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Approbierte Leistungsdaten | – |
| General Use AC (A) | 15 |
| Norm | IEC EN 60947; IEC EN 60947-5-1 |
| Wechselstrombetätigung | – |
| AC-betätigt Schließzeit | 15 – 21 |
| AC-15 Öffner 380 V 400 V 415 V Ie | 4A |
| 50 Hz [Halten] (W) | 1,4 | 1,4 |
| General Use DC (A) | 1 |
| Kontaktzuverlässigkeit [Ausfallrate] | „10-8 , < ein Ausfall auf 100 Mio. Schaltungen (bei Ue = 24 V DC, Umin = 17 V, Imin = 5,4 mA)"λ |
| 60 Hz [Anzug] (VA) | 27 | 25 |
| Ein- oder mehrdrähtig [Hauptkontakte] | 18 – 14AWG |
| Spulenspannung AC | 24V |
| Schalthäufigkeit, mechanisch DC-betätigt | 9000 Schaltspiele/h |
| DC L/R ≦ 15 ms, 1 Strombahn in Reihe [110 V] | 3A |
| AC-betätigt Öffnungszeit | 9 – 18 |
| Zwangsführung der Schaltglieder nach EN 60947-5-1 | ja (inkl. Hilfsschalterbaustein) |
| Stromwärmeverluste | – |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Werkzeug [Hauptkontakte] | – |
| DC L/R ≦ 15 ms, 1 Strombahn in Reihe [24 V] | 10A |
| Sichere Trennung nach EN 61140 | – |
| 380 V 400 V 415 V | 4A |
| Leistungsaufnahme | – |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Abisolierlänge [Hauptkontakte] | 10mm |
| Schalthäufigkeit, mechanisch AC-betätigt | 9000 Schaltspiele/h |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| DC L/R ≦ 15 ms, 2 Strombahnen in Reihe [60 V] | 10A |
| Kraftantriebe | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Gewicht | -kg |
| AC-15 Öffner 500 V Ie | 1,5A |
| Basisbezeichnung | Schütz |
| DC L/R ≦ 50 ms, 3 Strombahnen in Reihe [24 V] | 4A |
| General Use DC (V) | 250 |
| 50 Hz [Halten] (VA) | 4.2 | 3.3 |
| Kurzschlussfestigkeit ohne Verschweißen | – |
| AC-15 Schließer 380 V 400 V 415 V Ie | 4A |
| 60 Hz [Halten] (W) | 1,4 | 1,4 |
| VE | 102Stk |
| DC L/R ≦ 50 ms, 3 Strombahnen in Reihe [220 V] | 5A |
| DC L/R ≦ 50 ms, 3 Strombahnen in Reihe [110 V] | 6A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| DC L/R ≦ 15 ms Hinweis | Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947, IEC 60947, EN 60947-5-1 |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| Anzugsdrehmoment [Hauptkontakte] | 1,2Nm |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 16A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Anschlussschraube [Hauptkontakte] | M3,5 |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Einschaltdauer | 100% ED |
| DC L/R ≦ 15 ms, 1 Strombahn in Reihe [60 V] | 6A |
| Schutzart | IP20 |
| DC L/R ≦ 50 ms | – |
| DC L/R ≦ 15 ms, 3 Strombahnen in Reihe [110 V] | 6A |
| Maximales Überstromschutzorgan | – |
| AC-15 Schließer 220 V 230 V 240 V Ie | 4A |
| HLief-Artikel Nummer | 198081 |
| Hilfsschaltglieder NO | 7g |
| BEST. NR. | LTH00470 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Pilot Duty DC-betätigt | P300 |
| AC-15 Öffner 220 V 230 V 240 V Ie | 4A |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| DC L/R ≦ 15 ms, 1 Strombahn in Reihe [220 V] | 1A |
| Umgebungstemperatur Offen | -25 / +60°C |
| Baugröße | 0 |
| Kurzschlussfestigkeit | – |
