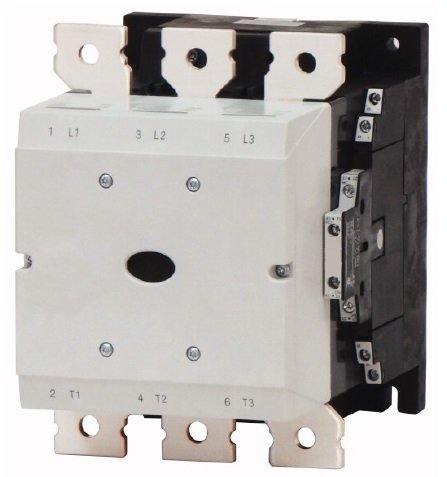

LTD64153– Leistungsschütz,200kW/400V/400A,2 Schließer+2 Öffner,230VAC
Verkaufseinheit: 1Stk
1 229,04 €
inkl. MwSt. zzgl. Versandkosten
Beschreibung
Artikelinformation:
Lieferzeit: 1 – 3 Werktage
9004840839777
LTD64153–
Baugröße 6, Type Leistungsschütz, Nennstrom 400A, Spulenspannung AC 230V, Inkludierte Hilfskontakte 2 Schließer + 2 Öffner
Artikeldetails:
| EAN | 9004840839777 |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Band [Lamellenzahl x Breite x Dicke] | Befestigung mit Flachbandklemmen bzw. Kabelklemmenblock | Siehe Anschlussquerschnitte für Kabelklemmblöckemm |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 296A |
| Schiene [Breite] | 25mm |
| AC-3 | – |
| 500 V | 5000A |
| AC-3 Bemessungsbetriebsstrom | – |
| Max. Einschaltstromspitze | 30x Ie |
| Nennstrom | 400A |
| AC-4 220 V 230 V [P] | 92kW |
| Basic Rating SCCR | 30kA |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 1000 V [Ie] | 95A |
| (0,2 – 0,6 x Uc min) ≦ 12 ms | Zeit wird gezielt überbrückt |
| AC-betätigt | 8,42 |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| Basic Rating max. Fuse | 800A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 400A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 400A |
| 3-polig, bei Ith [60°] | 58W |
| AC-4 440 V [P] | 186kW |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| AC-4 500 V [P] | 210kW |
| Ausschaltvermögen | – |
| Offen 690 V | 177A |
| Zwischen den Kontakten | 500VAC |
| Lebensdauer, mechanisch AC-betätigt | 7000000 Schaltspiele |
| (0 – 0,2 x Uc min) ≦ 10 ms | Zeit wird gezielt überbrückt |
| General Use AC (A) | 15 |
| DC-1 Bemessungsbetriebsstrom | – |
| Halteleistung (VA) | 6,8 |
| 660 V 690 V | 5000A |
| Hilfskontakte | 2 Schließer + 2 Öffner |
| 380 V 400 V | 5000A |
| Anzugsphase | – |
| Nennstrom AC-3/400V | 400A |
| 600 V High Fault SCCR (CB) | 30kA |
| Spannungssicherheit AC-betätigt [Anzug] | 0,85 x Us min – 1,1 x Us maxx Uc |
| 3-phasig 230 V 240 V | 150HP |
| Kondensator-Betrieb | – |
| 480 V High Fault max. Fuse | 800/600 Class JA |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 400A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 1000 V [Ie] | 95A |
| Stromwärmeverluste | – |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 1125A |
| Hauptschaltglieder NO | 10g |
| LRA 600V 60Hz 3phase | 3120A |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Hilfsschaltglieder NC | 8g |
| Kraftantriebe | – |
| AC-4 1000 V [P] | 132kW |
| Offen bei 60 °C [Ith=Ie] | 500A |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Basisbezeichnung | Schütz |
| (1,15 – 1,3 x Uc max) | Schütz bleibt eingeschaltet |
| General Use DC (V) | 250 |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Zul. Kontaktwiderst. des Ansteuerungskont. von A11 | 500mΩ |
| 600 V High Fault max. CB | 600A |
| Anschlussschraube [Hauptkontakte] | M10 |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 630A |
| Gerätelebensdauer | 0,1x 10^6 |
| Inkludierte Hilfskontakte | 2 Schließer + 2 Öffner |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 5500A |
| HLief-Artikel Nummer | 197960 |
| AC-3 500 V [P] | 280kW |
| BxHxT mm | 160x219x216 |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| Ein- oder mehrdrähtig [Hauptkontakte] | 2/0 – 500 MCMAWG |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 296A |
| AC-4 240 V [P] | 100kW |
| Spannungsunterbrechungen | – |
| 600 V High Fault max. Fuse | 800/600 Class JA |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 400A |
| AC-4 Bemessungsbetriebsstrom | – |
| (0,2 – 0,6 x Uc min) > 12 ms | Abfall des Schützes |
| Gekapselt [Ith] | 450A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 296A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 400A |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 500A |
| BEST. NR. | LTD64153 |
| Anzugsleistung (VA) | 715 |
| 1000 V | 950A |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Pilot Duty DC-betätigt | P300 |
| Umgebungstemperatur Gekapselt | -40 / +40°C |
| 3-phasig 575 V 600 V | 400HP |
| Spannungssicherheit Us | 220 – 240 V 50/60 Hz |
| Kurzschlussfestigkeit | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 296A |
| 480 V High Fault max. CB | 600A |
| Baugröße | 6 |
| AC-1 Bemessungsbetriebsstrom | – |
| Maximale Motorleistung 3-phasig | – |
| Umgebungstemperatur Offen | -40 / +60°C |
| 480 V High Fault SCCR (CB) | 100kA |
| Offen bei 50 °C [Ith=Ie] | 548A |
| (0,7 x Uc min – 1,15 x Uc max) | Schütz schaltet sicher ein |
| Spulenspannung AC | 230V |
| AC-4 380 V 400 V [P] | 160kW |
| VE | 54Stk |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 260A |
| Verhalten im Grenz- und Übergangsbereich | – |
| AC-3 240 V [P] | 132kW |
| Hersteller | Schrack |
| Halteleistung (W) | 4 |
| Basic Rating max. CB | 600A |
| LRA 480V 60Hz 3phase | 3300A |
| (0 – 0,7 x Uc min) | Schütz schaltet nicht ein |
| Hauptschaltglieder | – |
| Offen bei 40 °C [Ith=Ie] | 612A |
| AC-3 Bemessungsbetriebsleistung | – |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 500A |
| AC-3 220 V 230 V [P] | 125kW |
| AC-3 415 V [P] | 232kW |
| Approbierte Leistungsdaten | – |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| AC-3 660 V 690 V [P] | 300kW |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 1250A |
| HxBxT mm | 219x160x216 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,2 x Us min – 0,4 x Us maxx Uc |
| Hauptkontakte | 3 Schließer |
| General Use DC (A) | 1 |
| AC-4 415 V [P] | 176kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 325A |
| AC-betätigt Öffnungszeit | 50 |
| Hilfsschaltglieder NO | 10g |
| Feindrähtig mit Kabelschuh | 50 – 240mm² |
| Bemessungsbetriebsspannung | 1000V |
| Anzugsleistung (W) | 645 |
| Anzugsdrehmoment [Hauptkontakte] | 24Nm |
| Spannungsüberhöhung | – |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Offen bis 525 V | 307A |
| Schutzart | IP00 |
| Hilfsschalter | – |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher mit Klemmenabdeckung oder Klemmenblock |
| FLA 480V 60Hz 3phase | 550A |
| AC-betätigt Schließzeit | 55 |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 630A |
| AC-3 380 V 400 V [P] | 200kW |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Hinweis zur Leistungsaufnahme | Steuertrafo mit uk ≦ 10 % |
| Werkzeug [Hauptkontakte] | – |
| Haltezustand | – |
| Zuordnungsart „2“ 1000 V [gG/gL 1000 V] | 200A |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| Leistungsaufnahme | – |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Schaltvermögen | -kA |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| AC-3 440 V [P] | 250kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 296A |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| (0 – 0,2 x Uc min) > 10 ms | Abfall des Schützes |
| General Use AC (V) | 600 |
| AC-3 1000 V [P] | 132kW |
| Gewicht | -kg |
| AC-4 660 V 690 V [P] | 240kW |
| Mehrdrähtig mit Kabelschuh | 70 – 240mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 400A |
| 3-phasig 460 V 480 V | 300HP |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 296A |
| Short Circuit Current Rating | – |
| Max. Schalthäufigkeit | 200S/h |
| DC-1 Offen | – |
| Zuordnungsart „1“ 1000 V [gG/gL 1000 V] | 250A |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| 3-phasig 200 V 208 V | 125HP |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Spannungsabsenkungen | – |
| Type | Leistungsschütz |
| Maximale Motorleistung General use | 450A |
| Einschaltdauer | 100% ED |
| Bei Ie nach AC-3/400 V | 37W |
| Schalthäufigkeit, mechanisch AC-betätigt | 2000 Schaltspiele/h |
| (0,6 – 0,7 x Uc min) | Schütz bleibt eingeschaltet |
| Nettogewicht | 8,42kg/Stk |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Einzelkomp. Bem.-betriebsstrom Drehstrom-Kondens. | – |
| Offen bei 55 °C [Ith=Ie] | 522A |
| Werkzeug [Hilfskontakte] | – |
| Verlustleistung | 62,00W |
| 220 V 230 V | 5000A |
| Optionales Zubehör | LTZ60001–; LTZ4W001–; LTZ5D711–; LTZ5D811–; |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| Zwischen Spule und Kontakten | 500VAC |
| EMV Störaussendung | Dieses Produkt ist für den Betrieb im Industriebereich (Umgebung A) ausgelegt. Der Gebrauch im Wohnbereich (Umgebung B) kann Funkstörungen verursachen, so dass zusätzliche Entstörmaßnahmen vorzusehen sind. |
| FLA 600V 60Hz 3phase | 420A |
| der Spule im kalten Zustand und 1,0 x Us | – |
