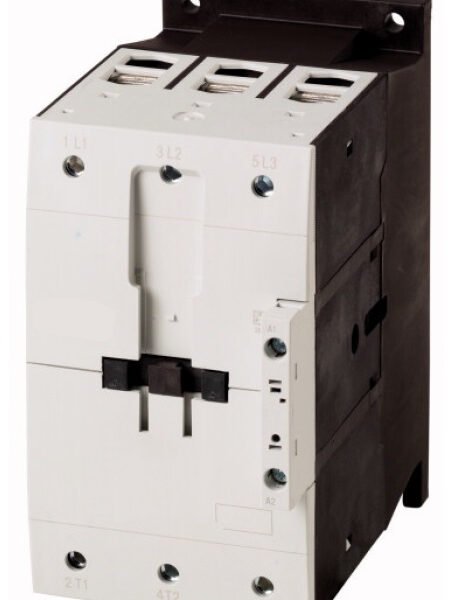

LTD31730– Leistungsschütz, 90kW/400V/170A, Spule 24VAC
Verkaufseinheit: 1Stk
475,14 €
inkl. MwSt. zzgl. Versandkosten
Beschreibung
Artikelinformation:
Lieferzeit: 1 – 3 Werktage
9004840839982
LTD31730–
Baugröße 3, Type Leistungsschütz, Nennstrom 170A, Spulenspannung AC 24V
Artikeldetails:
| EAN | 9004840839982 |
| Bemessungsisolationsspannung [Ui] | 690V |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 50A |
| AC-3 220 V 230 V [P] | 52kW |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Hilfsschaltglieder Öffner | 5g |
| Elevator Control 480V 60Hz 3phase (A) | 96 |
| AC-3 | – |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| 380 V 400 V | 1500A |
| LRA 480V 60Hz 3phase | 1020A |
| AC-3 Bemessungsbetriebsstrom | – |
| 3-phasig 200 V 208 V | 50HP |
| 480 V High Fault max. CB | 250A |
| 3-polig, bei Ith [60°] | 48,7W |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| 660 V 690 V | 1320A |
| AC-4 | – |
| AC-1 | – |
| 50 Hz [Anzug] (VA) | 180 |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| AC-4 415 V [P] | 39kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 100A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 250A |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| Anzugsdrehmoment [Hauptkontakte] | 14Nm |
| AC-3 415 V [P] | 100kW |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 160A |
| Elevator Control 480V 60Hz 3phase (HP) | 75 |
| Band [Lamellenzahl x Breite x Dicke] | 2 x (6 x 16 x 0,8)mm |
| 220 V 230 V | 1500A |
| AC-betätigt Schließzeit | 28 – 33 |
| Resistance Air Heating 347V 60Hz 1phase | 160A |
| Abisolierlänge [Hauptkontakte] | 24mm |
| DC-1 Bemessungsbetriebsstrom | – |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 160A |
| General Use AC (A) | 10 |
| Nennstrom | 170A |
| AC-3 380 V 400 V [P] | 90kW |
| 600 V High Fault SCCR (CB) | 30kA |
| Elevator Control 600V 60Hz 3phase (HP) | 100 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 65A |
| EMV Störaussendung | nach EN 60947-1 |
| 3-phasig 575 V 600 V | 125HP |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 90A |
| AC-4 440 V [P] | 41kW |
| Stromwärmeverluste | – |
| 110 V [Ie] | 160A |
| Hauptschaltglieder NO | 10g |
| BxHxT mm | 90x170x160 |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 2100A |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 415A |
| Offen bei 60 °C [Ith=Ie] | 185A |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Lichtbogenzeit | 15ms |
| AC-betätigt Öffnungszeit | 35 – 41 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,25 – 0,6x Uc |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 540A |
| General Use DC (V) | 250 |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 95) | 2 x (16 – 70)mm² |
| Anschlussschraube [Hauptkontakte] | M10 |
| Offen bei 55 °C [Ith=Ie] | 190A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| AC-3 440 V [P] | 105kW |
| Elevator Control 240V 60Hz 3phase (HP) | 40 |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 250A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 160A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| Verlustleistung | 51,00W |
| Special Purpose Ratings | – |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 160A |
| AC-4 Bemessungsbetriebsstrom | – |
| AC-3 660 V 690 V [P] | 96kW |
| Zwischen Spule und Kontakten | 690VAC |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| AC-4 500 V [P] | 47kW |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 160A |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Pilot Duty DC-betätigt | P300 |
| Hilfsschaltglieder Schließer | 7g |
| Umgebungstemperatur Offen | -25 / +60°C |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| 500 V | 1500A |
| Innensechskant [Hauptkontakte] | 5mm |
| AC-1 Bemessungsbetriebsstrom | – |
| Nettogewicht | 2,25kg/Stk |
| VE | 10Stk |
| Nennstrom AC-3/400V | 170A |
| BEST. NR. | LTD31730 |
| Maximale Motorleistung 3-phasig | – |
| Resistance Air Heating 480V 60Hz 3phase | 160A |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| 60 Hz [Anzug] (VA) | 170 |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,15x Uc |
| Resistance Air Heating 600V 60Hz 3phase | 160A |
| Optionales Zubehör | LTZ3D420–; LTZ3D411–; LTZ3D402–; LTZ3D140–; LTZ3D131–; LTZ3D122–; LTZ3D113–; LTZ3D104–; LTZ3D711–; LTZ3D811–; LTZ30005–; |
| 60 V [Ie] | 160A |
| Hauptschaltglieder Schließer | 10g |
| HxBxT mm | 170x90x160 |
| 1-phasig 230 V 240 V | 30HP |
| Hersteller | Schrack |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 8…3/0, double 8…2/0AWG |
| Basic Rating max. CB | 600A |
| 1-phasig 115 V 120 V | 10HP |
| 60 Hz [Halten] (W) | 2,3 |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| AC-betätigt | 2,25 |
| Maximale Motorleistung General use | 225A |
| AC-4 660 V 690 V [P] | 48kW |
| Approbierte Leistungsdaten | – |
| 50 Hz [Halten] (W) | 2,3 |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| 50 Hz [Halten] (VA) | 3,1 |
| Hauptkontakte | 3 Schließer |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 160A |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 540A |
| General Use DC (A) | 1 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 170A |
| Elevator Control 240V 60Hz 3phase (A) | 104 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 170A |
| Elevator Control 200V 60Hz 3phase (A) | 92 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 65A |
| Baugröße | 3 |
| AC-3 500 V [P] | 120kW |
| Basic Rating SCCR | 10kA |
| 3-phasig 230 V 240 V | 60HP |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Spulenspannung AC | 24V |
| Gekapselt [Ith] | 166A |
| Schutzart | IP00 |
| AC-3 240 V [P] | 57kW |
| Hilfsschalter | – |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (10 – 95) | 2 x (10 – 70)mm² |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 160A |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 160A |
| Offen bei 40 °C [Ith=Ie] | 225A |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Zwischen den Kontakten | 690VAC |
| Werkzeug [Hauptkontakte] | – |
| AC-4 220 V 230 V [P] | 20kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 65A |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| Schaltvermögen | -kA |
| 220 V [Ie] | 90A |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 90A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 170A |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 65A |
| Offen bei 50 °C [Ith=Ie] | 200A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| 600 V High Fault max. Fuse | 300/600 Class JA |
| Elevator Control 200V 60Hz 3phase (HP) | 30 |
| 60 Hz [Halten] (VA) | 3,1 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 170A |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 65A |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Gewicht | -kg |
| 600 V High Fault max. CB | 350A |
| Basic Rating max. Fuse | 600A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 170A |
| Short Circuit Current Rating | – |
| HLief-Artikel Nummer | 197981 |
| 480 V High Fault max. Fuse | 300/300 Class JA |
| Resistance Air Heating 277V 60Hz 1phase | 160A |
| DC-1 Offen | – |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 460A |
| Type | Leistungsschütz |
| Impedanz pro Pol | 0,6mΩ |
| Bei Ie nach AC-3/400 V | 41,1W |
| Einschaltdauer | 100% ED |
| 3-phasig 460 V 480 V | 125HP |
| AC-4 240 V [P] | 22kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 170A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Werkzeug [Hilfskontakte] | – |
| FLA 480V 60Hz 3phase | 170A |
| Schalthäufigkeit, mechanisch AC-betätigt | 5000 Schaltspiele/h |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 65A |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 250A |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 250A |
| AC-4 380 V 400 V [P] | 33kW |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| Elevator Control 600V 60Hz 3phase (A) | 99 |
