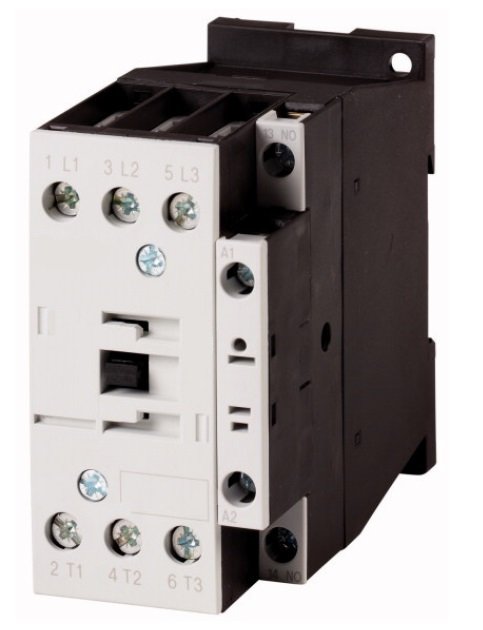

LTD13823– Leistungsschütz, 18,5kW/400V/38A, 1 Öffner, Spule 230VAC
Verkaufseinheit: 1Stk
92,45 €
inkl. MwSt. zzgl. Versandkosten
Beschreibung
Artikelinformation:
Lieferzeit: 1 – 3 Werktage
9004840840704
LTD13823–
Baugröße 1, Type Leistungsschütz, Nennstrom 38A, Spulenspannung AC 230V, Inkludierte Hilfskontakte 1 Öffner
Artikeldetails:
| EAN | 9004840840704 |
| AC-4 660 V 690 V [P] | 10kW |
| Bemessungsisolationsspannung [Ui] | 690V |
| 480 V High Fault max. CB | 50/32A |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Nettogewicht | 0,43kg/Stk |
| HxBxT mm | 85x45x97 |
| BxHxT mm | 45x85x97 |
| Basic Rating max. Fuse | 125A |
| AC-3 | – |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| AC-3 Bemessungsbetriebsstrom | – |
| 480 V High Fault SCCR (fuse) | 10/100kA |
| 60 V [Ie] | 40A |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 240A |
| 600 V High Fault max. Fuse | 125/125 Class JA |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| 500 V | 320A |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 180A |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| 1-phasig 115 V 120 V | 2HP |
| FLA 480V 60Hz 3phase | 32A |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 38A |
| Ausschaltvermögen | – |
| AC-4 500 V [P] | 9kW |
| Offen bei 55 °C [Ith=Ie] | 42A |
| Anschlussschraube [Hauptkontakte] | M5 |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 90A |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 40A |
| Elevator Control 600V 60Hz 3phase (A) | 22 |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 40A |
| DC-1 Bemessungsbetriebsstrom | – |
| 600 V High Fault SCCR (CB) | 10/22kA |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 63A |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 40A |
| General Use AC (A) | 10 |
| Offen bei 60 °C [Ith=Ie] | 40A |
| 600 V High Fault max. CB | 50/32A |
| AC-3 220 V 230 V [P] | 11kW |
| Offen bei 40 °C [Ith=Ie] | 45A |
| Bei Ie nach AC-3/400 V | 9,3W |
| 600 V High Fault SCCR (fuse) | 10/100kA |
| EMV Störaussendung | nach EN 60947-1 |
| Stromwärmeverluste | – |
| Elevator Control 600V 60Hz 3phase (HP) | 20 |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 40A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 15A |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 40A |
| Hauptschaltglieder NO | 10g |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| AC-3 380 V 400 V [P] | 18,5kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 38A |
| Nennstrom AC-3/400V | 38A |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| 50 Hz [Halten] (VA) | 7,1 |
| Lichtbogenzeit | 10ms |
| Basic Rating max. CB | 125A |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| General Use DC (V) | 250 |
| Elevator Control 240V 60Hz 3phase (HP) | 7,50 |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| BEST. NR. | LTD13823 |
| Hilfskontakte | 1 Öffner |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 12A |
| AC-betätigt Öffnungszeit | 8 – 14 |
| Resistance Air Heating 277V 60Hz 1phase | 40A |
| Mehrdrähtig [Hauptkontakte] | 1 x 16mm² |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| VE | 64Stk |
| 220 V [Ie] | 40A |
| AC-3 660 V 690 V [P] | 21kW |
| Elevator Control 200V 60Hz 3phase (A) | 25,30 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 22,5A |
| Hilfsschaltglieder Öffner | 3,5g |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 15A |
| Special Purpose Ratings | – |
| AC-4 415 V [P] | 7,5kW |
| AC-4 Bemessungsbetriebsstrom | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 38A |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 40A |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| AC-3 440 V [P] | 21kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 38A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 38A |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Hilfsschaltglieder Schließer | 5,3g |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Pilot Duty DC-betätigt | P300 |
| AC-4 440 V [P] | 8kW |
| 50 Hz [Anzug] (VA) | 52 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 15A |
| Umgebungstemperatur Offen | -25 / +60°C |
| AC-betätigt Schließzeit | 16 – 22 |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 40A |
| 60 Hz [Halten] (VA) | 8,7 |
| AC-1 Bemessungsbetriebsstrom | – |
| Offen bei 50 °C [Ith=Ie] | 43A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 38A |
| Elevator Control 200V 60Hz 3phase (HP) | 7,50 |
| Maximale Motorleistung 3-phasig | – |
| Spulenspannung AC | 230V |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6x Uc |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 15A |
| Impedanz pro Pol | 2,7mΩ |
| Zwischen den Kontakten | 440VAC |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 35A |
| Inkludierte Hilfskontakte | 1 Öffner |
| Hersteller | Schrack |
| Maximale Motorleistung General use | 40A |
| AC-betätigt | 0,43 |
| 480 V High Fault max. Fuse | 125/70 Class JA |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 63A |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Elevator Control 480V 60Hz 3phase (A) | 27 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 15A |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 100A |
| LRA 480V 60Hz 3phase | 192A |
| 50 Hz [Halten] (W) | 2,1 |
| Approbierte Leistungsdaten | – |
| AC-4 240 V [P] | 4,5kW |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Resistance Air Heating 347V 60Hz 1phase | 40A |
| Hauptkontakte | 3 Schließer |
| 380 V 400 V | 320A |
| 3-phasig 460 V 480 V | 20HP |
| General Use DC (A) | 1 |
| Nennstrom | 38A |
| AC-3 240 V [P] | 12kW |
| 1-phasig 230 V 240 V | 5HP |
| Zwischen Spule und Kontakten | 440VAC |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Resistance Air Heating 480V 60Hz 3phase | 40A |
| Schutzart | IP00 |
| Hilfsschalter | – |
| Hauptschaltglieder Schließer | 6,9g |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| HLief-Artikel Nummer | 198053 |
| AC-4 380 V 400 V [P] | 7kW |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| Schaltvermögen | -kA |
| Abisolierlänge [Hauptkontakte] | 10mm |
| 110 V [Ie] | 40A |
| AC-4 220 V 230 V [P] | 4kW |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 15A |
| 3-phasig 230 V 240 V | 10HP |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 18 – 6, double 18 – 8AWG |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Basic Rating SCCR | 5kA |
| Gewicht | -kg |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 30A |
| Verlustleistung | 12,40W |
| 60 Hz [Halten] (W) | 2,1 |
| AC-3 500 V [P] | 24kW |
| 480 V High Fault SCCR (CB) | 10/65kA |
| 3-polig, bei Ith [60°] | 10,3W |
| Short Circuit Current Rating | – |
| 3-phasig 200 V 208 V | 10HP |
| DC-1 Offen | – |
| 60 Hz [Anzug] (VA) | 67 |
| Baugröße | 1 |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Type | Leistungsschütz |
| Anzugsdrehmoment [Hauptkontakte] | 3,2Nm |
| AC-3 415 V [P] | 20kW |
| Elevator Control 480V 60Hz 3phase (HP) | 20 |
| Optionales Zubehör | LTZ1W001–; LTZ1W002–; LTZ10005–; LTZ0H322–; LTZ0H502–; LTZ0H504–; LTZ0H511–; LTZ0H513–; LTZ0H520–; LTZ0H522–; LTZ0H531–; LTZ0H540–; LTZ0H911–; LTZ10006–; LTZ10001–; LTZ10004–; LTZ10003–; LTZ10002– |
| Elevator Control 240V 60Hz 3phase (A) | 22 |
| Einschaltdauer | 100% ED |
| 660 V 690 V | 180A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 125A |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 40A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 40A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 384A |
| Werkzeug [Hilfskontakte] | – |
| Resistance Air Heating 600V 60Hz 3phase | 40A |
| Schalthäufigkeit, mechanisch AC-betätigt | 5000 Schaltspiele/h |
| 220 V 230 V | 320A |
| Gekapselt [Ith] | 36A |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| 3-phasig 575 V 600 V | 25HP |
