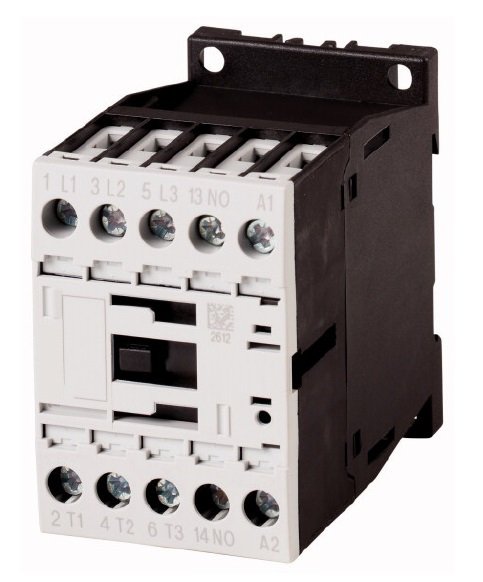

LTD01225– Leistungsschütz, 5,5kW/400V/12A, 1 Öffner, Spule 24VDC
Verkaufseinheit: 1Stk
39,95 €
inkl. MwSt. zzgl. Versandkosten
Beschreibung
Artikelinformation:
Lieferzeit: 1 – 3 Werktage
9004840840797
LTD01225–
Baugröße 0, Type Leistungsschütz, Nennstrom 12A, Spulenspannung DC 24V, Inkludierte Hilfskontakte 1 Öffner
Artikeldetails:
| EAN | 9004840840797 |
| AC-3 220 V 230 V [P] | 3,5kW |
| Bemessungsisolationsspannung [Ui] | 690V |
| Verlustleistung | 8,70W |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 12A |
| Elevator Control 240V 60Hz 3phase (HP) | 2 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 7A |
| 3-polig, bei Ith [60°] | 4,2W |
| AC-3 | – |
| Hilfsschaltglieder Öffner | 3,4g |
| Resistance Air Heating 600V 60Hz 3phase | 20A |
| Elevator Control 600V 60Hz 3phase (HP) | 7,50 |
| AC-3 Bemessungsbetriebsstrom | – |
| 3-phasig 460 V 480 V | 10HP |
| Elevator Control 240V 60Hz 3phase (A) | 6,80 |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| 380 V 400 V | 120A |
| Elevator Control 480V 60Hz 3phase (HP) | 7,50 |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Nennstrom | 12A |
| AC-4 380 V 400 V [P] | 3kW |
| Maximale Motorleistung General use | 20A |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 10A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 7A |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 14A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 7A |
| AC-3 500 V [P] | 7kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 6A |
| DC-1 Bemessungsbetriebsstrom | – |
| 3-phasig 575 V 600 V | 10HP |
| General Use AC (A) | 10 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 12A |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 60A |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 45A |
| AC-3 660 V 690 V [P] | 6,5kW |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 20A |
| EMV Störaussendung | nach EN 60947-1 |
| HLief-Artikel Nummer | 198062 |
| Stromwärmeverluste | – |
| Hauptschaltglieder NO | 10g |
| 110 V [Ie] | 20A |
| LRA 480V 60Hz 3phase | 72A |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 14A |
| DC-betätigt [Anzug] | 4,50W |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 18 – 10, double 18 – 14AWG |
| Elevator Control 200V 60Hz 3phase (HP) | 2 |
| DC-betätigt [Anzug] Hinweis | 0,85 – 1,1 nur mit Hilfsschalterbausteinen mit 3 oder mehr Öffnern | 0,7 – 1,3 ohne Hilfsschalterbaustein und Umgebungstemperatur +40 °C |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Lichtbogenzeit | 10ms |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| 3-phasig 200 V 208 V | 3HP |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| General Use DC (V) | 250 |
| Resistance Air Heating 347V 60Hz 1phase | 20A |
| Hauptschaltglieder Schließer | 5,7g |
| DC-betätigt Schließzeit | 31ms |
| 1-phasig 230 V 240 V | 2HP |
| 220 V [Ie] | 15A |
| Offen bei 40 °C [Ith=Ie] | 22A |
| Gekapselt [Ith] | 18A |
| Hilfskontakte | 1 Öffner |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 20A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 35A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| Anschlussschraube [Hauptkontakte] | M3,5 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 7A |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Special Purpose Ratings | – |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 20A |
| AC-4 Bemessungsbetriebsstrom | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 10A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 12A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 5A |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 25A |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Offen bei 50 °C [Ith=Ie] | 21A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 7A |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Basic Rating max. CB | 60A |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Pilot Duty DC-betätigt | P300 |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 10A |
| Umgebungstemperatur Offen | -25 / +60°C |
| Baugröße | 0 |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| 480 V High Fault max. Fuse | 25 Class RK5/45 Class JA |
| AC-3 240 V [P] | 4kW |
| AC-1 Bemessungsbetriebsstrom | – |
| Offen bei 55 °C [Ith=Ie] | 21A |
| AC-4 660 V 690 V [P] | 4,4kW |
| Maximale Motorleistung 3-phasig | – |
| 500 V | 100A |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 20A |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 20A |
| BxHxT mm | 45x68x75 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 12A |
| Zwischen den Kontakten | 400VAC |
| Zwischen Spule und Kontakten | 400VAC |
| Inkludierte Hilfskontakte | 1 Öffner |
| Hersteller | Schrack |
| 220 V 230 V | 120A |
| AC-3 380 V 400 V [P] | 5,5kW |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| 1-phasig 115 V 120 V | 1HP |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 168A |
| Approbierte Leistungsdaten | – |
| 60 V [Ie] | 20A |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Spulenspannung DC | 24V |
| Hauptkontakte | 3 Schließer |
| Hilfsschaltglieder Schließer | 3,4g |
| AC-4 500 V [P] | 3,5kW |
| Anzugsdrehmoment [Hauptkontakte] | 1,20Nm |
| Elevator Control 600V 60Hz 3phase (A) | 9 |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 14A |
| General Use DC (A) | 1 |
| 600 V High Fault max. Fuse | 25 Class RK5/45 Class JA |
| Impedanz pro Pol | 4,6mΩ |
| DC-betätigt | 0,3 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Schalthäufigkeit, mechanisch DC-betätigt | 9000 Schaltspiele/h |
| Hilfsschalter | – |
| Nettogewicht | 0,30kg/Stk |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| BEST. NR. | LTD01225 |
| AC-4 415 V [P] | 3,4kW |
| Werkzeug [Hauptkontakte] | – |
| Nennstrom AC-3/400V | 12A |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 50A |
| FLA 480V 60Hz 3phase | 12A |
| Resistance Air Heating 480V 60Hz 3phase | 20A |
| Sichere Trennung nach EN 61140 | – |
| Leistungsaufnahme | – |
| DC-1 | – |
| Schaltvermögen | -kA |
| Resistance Air Heating 277V 60Hz 1phase | 20A |
| Abisolierlänge [Hauptkontakte] | 10mm |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| Elevator Control 200V 60Hz 3phase (A) | 7,80 |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Basic Rating SCCR | 5kA |
| Gewicht | -kg |
| DC-betätigt [Halten] | 4,50W |
| VE | 102Stk |
| Short Circuit Current Rating | – |
| AC-3 415 V [P] | 7kW |
| AC-4 440 V [P] | 3,6kW |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 60A |
| DC-1 Offen | – |
| HxBxT mm | 68x45x75 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 12A |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| 3-phasig 230 V 240 V | 3HP |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| DC-betätigt Öffnungszeit | 12ms |
| Type | Leistungsschütz |
| Basic Rating max. Fuse | 45A |
| Spannungssicherheit DC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Einschaltdauer | 100% ED |
| Schutzart | IP20 |
| Optionales Zubehör | LTZ00001–; LTZ00005–; LTZ00002–; LTZ00004–; LTZ0W001–; LTZ0W002–; LTZ10005–; LTZ0H322–; LTZ0H502–; LTZ0H504–; LTZ0H511–; LTZ0H513–; LTZ0H520–; LTZ0H522–; LTZ0H531–; LTZ0H540–; LTZ0H911–; LTZ00003–; |
| Elevator Control 480V 60Hz 3phase (A) | 11 |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 14A |
| Spannungssicherheit DC-betätigt [Abfall] | 0,15x Uc |
| Bei Ie nach AC-3/400 V | 1,5W |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 20A |
| AC-3 440 V [P] | 7,5kW |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| AC-4 220 V 230 V [P] | 2kW |
| Werkzeug [Hilfskontakte] | – |
| AC-4 240 V [P] | 2,2kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 7A |
| Lebensdauer, mechanisch DC-betätigt | 10000000 Schaltspiele |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| DC-betätigt [Abfall] Hinweis | Mindestens geglättete Zweipulsbrückengleichrichter oder Drehstrom-Gleichrichter |
| 660 V 690 V | 70A |
| Offen bei 60 °C [Ith=Ie] | 20A |
| der Spule im kalten Zustand und 1,0 x Us | – |
