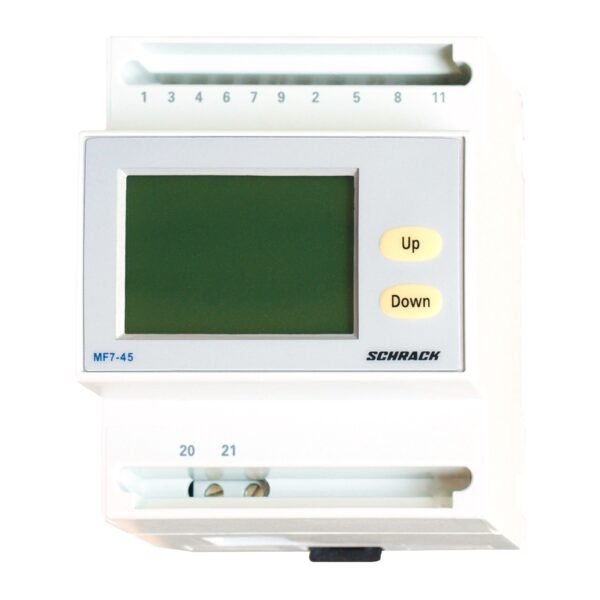

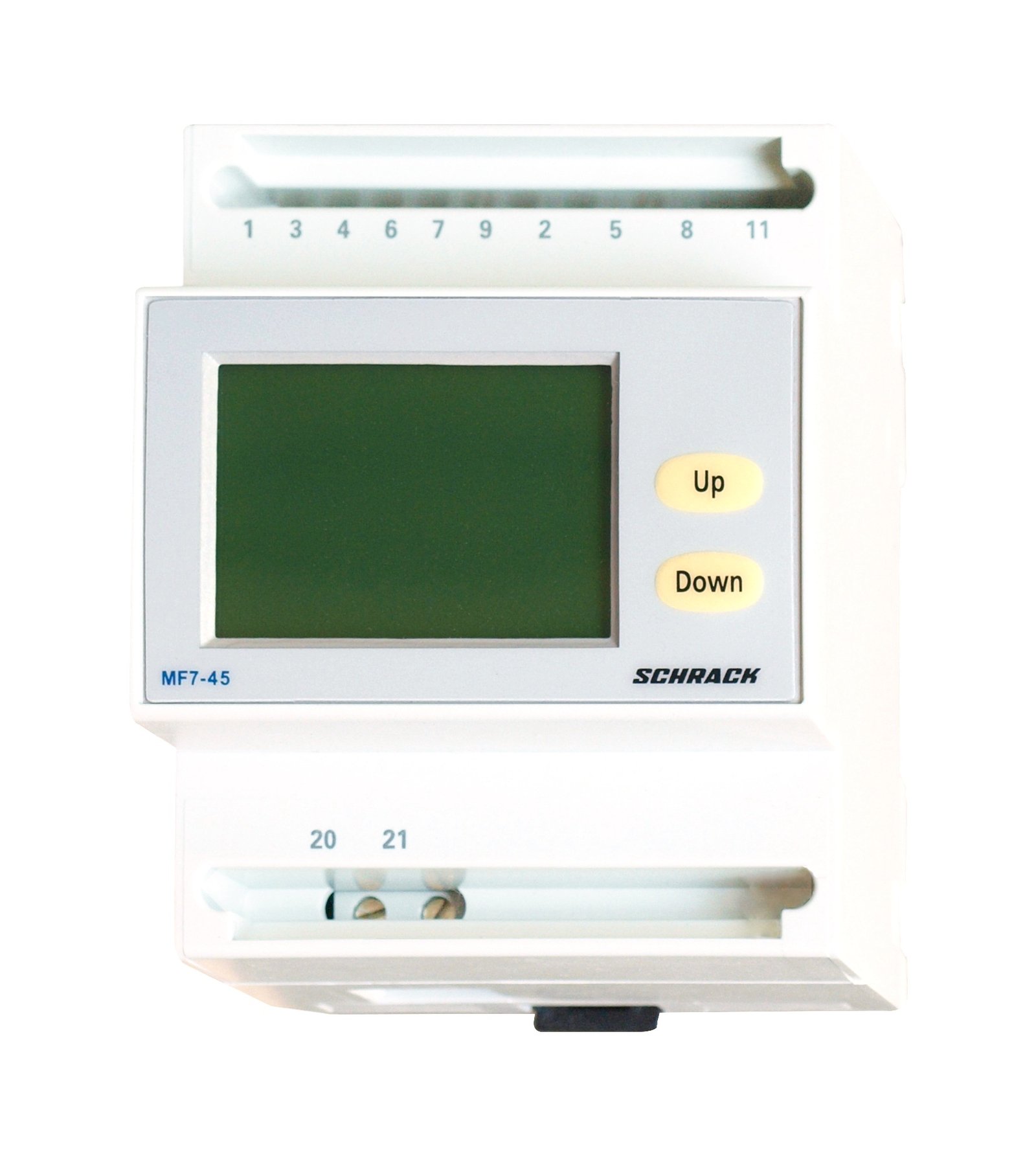

MGR30000– Reiheneinbau Netzanalysator MF7-45, Wandleranschluss
Verkaufseinheit: 1Stk
173,05 €
inkl. MwSt. zzgl. Versandkosten
Beschreibung
Artikelinformation:
Lieferzeit: 1 – 3 Werktage
9004840588668
MGR30000–
Bauart 45mm Reiheneinbau, Funktion Netzanalysator, , Schutzart IP54 (Front), IP20 (Anschlüsse)
Artikeldetails:
| EAN | 9004840588668 |
| Temperaturbereich – Transport/Lagerung | -25 bis +70°C |
| Gewicht (g) | 260 |
| Messzykluszeit | 1,20s |
| Arbeitsfrequenz | 47…63Hz |
| Funktion | Netzanalysator |
| Gehäusetyp | 4 Modul DIN 43880 (71,2 mm breit) |
| Betriebsstundenzähler | Rücksetzung |
| Temperatureinfluss | ≤ 0,1% / °C°C |
| Hutschiene | TH35-15 (EN60715) |
| Messverfahren | True RMS-Umsetzung |
| Nennfrequenz | 50Hz |
| Gehäuse | ## |
| Integrationszeit | einstellbar 5/8/10/15/20/30/60 Minuten |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Nettogewicht | 0,03kg/Stk |
| Strommittel | Integrationszeit, Rücksetzung des Höchstwertes |
| Hersteller | Schrack |
| Berechnung | Mittelwert für Strom und Wirkleistung über die eingestellte Zeitperiode |
| Netzsystem | Wechselstromnetz – Drehstromnetz (4-Leiter) |
| Isolation | Isolation nach EN 60439-1 |
| Elektromagnetische Verträglichkeit | ## |
| Installationskategorie | III |
| Emissionstest | gemäß EN 61000-6-3 |
| Arbeitsfrequenz (Hilfsspannung) | 47…63 Hz |
| Betriebstemperatur | -5°C bis +55°C |
| Überlast (kurzzeitig) | 20 In / 0,5 Sekunden |
| Nennstrom (Eingang) | 5A |
| Auflösung | automatisch, mit der max. möglichen Dezimalstellen |
| Referenztemperatur | 23 ± 2°C |
| Anschluss (Strom) | Draht (fest) min. 0,05 mm² / max. 4mm2; Leitung (flexibel) min. 0,05 mm² / max. 2,5mm² |
| Hintergrundbeleuchtung | schaltet sich nach 20 Sekunden ohne Betätigung automatisch ab |
| Taste | über 2 Tasten |
| Vorteilscode CH | 8668-0149-24 |
| Frequenz (Toleranz) | ± 0,2 Hz |
| Primärströme (A) | 5, 10, 15, 20, 25, 30, 40, 50, 60, 70, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 400, 500, 600, 700, 750, 800, 1000, 1200, 1250, 1500, 1600, 2000, 2500, 3000, 3200, 4000, 5000, 6000, 7000, 7500, 8000 A |
| Eigenverbrauch | ≤ 5 VA – 2,5 W |
| Arbeitsbedingungen | ## |
| Prüfkreis | alle Kreise und Erde |
| Rückstellung | manuell über die Tasten |
| CAD-Symbol | P |
| Relative Luftfeuchtigkeit | 0 … 95%% |
| Genauigkeit | ## |
| Anzeigewerte | Anzeige Spannung Phase-Phase und Phase-N; Strom-Leiter- und Neutralleiterstrom; Frequenz; Strommittelwert; Betriebsstunden (Stunden und Minuten); Höchstwert des Strommittelwertes |
| Hilfsspannung Uaux | 230 – 240 V |
| Isolationsspannung | 660 V |
| Messgrößeneinheit | automatisch, abhängig von der Einstellung des Wandlerprimärstromes |
| Spannung (Drehstromnetz) | 80…600 V (Phase-Phase) |
| Schutzart | IP54 (Front), IP20 (Anschlüsse) |
| Programmierzugang | Tastenkombination |
| Eigenverbrauch (Strompfad) | ≤ 0,5VA (je Phase) |
| Datenspeicher | in einen nicht flüchtigen Speicher (ohne Batterie) |
| HLief-Artikel Nummer | MF6GT00076/010 |
| Immunitätstest | gemäß EN 61000-6-2 |
| Spannung (Wechselstromnetz) | 50…350 V |
| Eingang | ## |
| Programmierung | ## |
| Leistung (Toleranz) | ± 1,5% (10…120% cosϕ 0,5 ind…0,5kap.) |
| Überlast (dauernd) | 1,2 In |
| Verschmutzungsgrad | 2 |
| Isolationsprüfspannung | 4 kV R.M.S. 50 Hz/1min |
| BEST. NR. | MGR30000 |
| Anschluss (Spannung) | Draht (fest) min. 0,05 mm² / max. 4mm²; Leitung (flexibel) min. 0,05 mm² / max. 2,5mm² |
| Strommittelwert | ## |
| Strom (Toleranz) | ± 0,5% (10…120% In) |
| LxBxH mm | 77x107x95 |
| Nennfrequenz (Hilfsspannung) | 50 Hz |
| Befestigungsart | schnappbar auf DIN-Hutschiene 35 mm |
| Verpackungseinheit | 1Stk |
| Anschlussart | nur in Verbindung mit externen Stromwandlern die Eingänge haben; einen gemeinsamen Punkt (Anschluss 3 – 6 – 9) |
| Toleranz | 0,85…1,1Uaux |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Display Anzeige | 10.000 Punkte (4 Ziffern) |
| Neutralleiterstrom (Toleranz) | ± 2%% |
| Eigenverbrauch (Spannungspfad) | ≤ 1VA (je Phase) |
| Netzart | Wechselstromnetz und 4-Leiter Drehstromnetz |
| Verlustleistung | 8,00W |
| Display | LCD mit Hintergrundbeleuchtung |
| Max. Umgebungstemperatur | 70°C |
| Spannung (Toleranz) | ± 0,5% (80…450 V Phase – Phase) |
| Bauart | 45mm Reiheneinbau |
| Programmierbare Parameter | ## |
| Oberwellengehalt | bis zur 16. Oberwelle |
| Hilfsspannung | ## |
| Anzeige | ## |
| Anzeige in Display | Strommittelwert und dessen Höchstwert |
