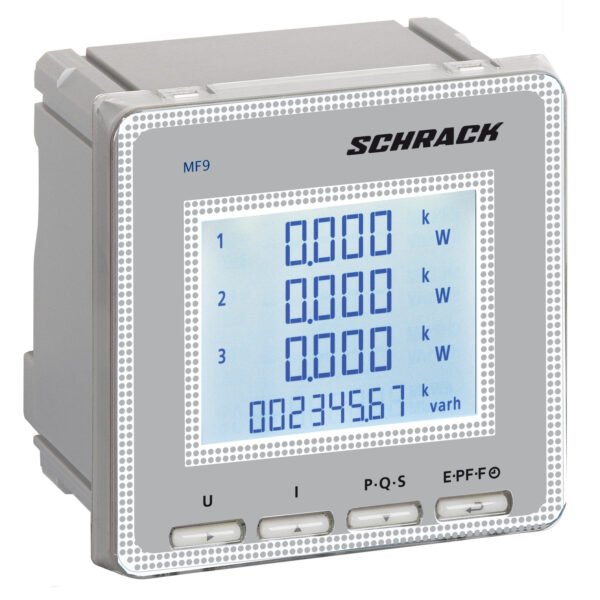

MGF37900– Netzanalysator MF9, 96x96mm, mit RS 485 – Schnittstelle
Verkaufseinheit: 1Stk
247,92 €
inkl. MwSt. zzgl. Versandkosten
Beschreibung
Artikelinformation:
Lieferzeit: 1 – 3 Werktage
9004840711387
MGF37900–
Bauart Fronteinbau, Funktion Netzanalysator, Größe 96x96mm, Schutzart IP54 (Front), IP20 (Anschlüsse), RS 485 – Schnittstelle für ModBus RTU
Artikeldetails:
| EAN | 9004840711387 |
| Min. Umgebungstemperatur | -25°C |
| LxBxH mm | 74x96x96 |
| Frontrahmen | 96 x 96mmmm |
| Nennfrequenz | 50Hz – 60Hz (automatische Wahl)Hz |
| Hilfsspannung | ## |
| Anzeige | ## |
| Anschluss | Schraub-Anschluss |
| Tiefe | 62mm |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Spannung (Drehstromnetz) | 80 … 500 V (Phase- Phase) |
| Leistung (Toleranz) | Klasse 1 |
| Genauigkeit | ## |
| Temperaturbereich – Transport/Lagerung | -25 bis +70°C |
| Funktion | Netzanalysator |
| Display Anzeige | 4 Zeilig / 4 Ziffern |
| Eigenverbrauch (Spannungspfad) | ≤ 0,2VA (Phase – Neutralleiter) |
| Größe | 96x96mm |
| Emissionstest | gemäß EN 61326-1 Klasse B, IEC 61326-1 Klasse B |
| Verlustleistung | 6,00W |
| Gehäuse | ## |
| Schutzart | IP54 (Front), IP20 (Anschlüsse) |
| Eigenverbrauch (Strompfad) | ≤ 0,4VA (je Phase bei max 6A) |
| Oberwellengehalt | bis zur 40. Oberwelle |
| Nennstrom (Eingang) | 5A – nur Stromwandleranschluss |
| Spannung (Wechselstromnetz) | 50 … 290 V |
| Hersteller | Schrack |
| Eingang | ## |
| Programmierung | ## |
| Anzeigewerte | Kundenspezifische Display Seiten; Verbindungen (Netzart); Durchnittliche Leistung / Strom Verzögerungszeit; Messbeginn ( Betriebsstundenzähler); Messstelle RS485; Stromwandlerübersetzung; Impulsausgang |
| Überlast (dauernd) | 1,2 In |
| Versorgung | aus Messkreis (Phase L1 – N) |
| Verschmutzungsgrad | 2 |
| Arbeitsfrequenz | 45 … 65Hz |
| Anschluss (Spannung) | Draht (fest) min. 0,05 mm² / max. 4mm²; Leitung (flexibel) min. 0,05 mm² / max. 2,5mm² |
| Isolationsspannung | 300V (Phase – Neutralleiter) |
| HLief-Artikel Nummer | MF96E06/010 |
| Elektromagnetische Verträglichkeit | ## |
| Verpackungseinheit | 1Stk |
| Installationskategorie | III |
| Betriebstemperatur | -5°C bis +55°C |
| Überlast (kurzzeitig) | 20 In / 0,5 Sekunden |
| Gehäusetyp | für Schalttafeleinbau (Schalttafelausschnitt 92 x 92 mm) |
| Referenztemperatur | 23 ± 2°C |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Anschluss (Strom) | Draht (fest) min. 0,05 mm² / max. 4mm2; Leitung (flexibel) min. 0,05 mm² / max. 2,5mm² |
| BEST. NR. | MGF37900 |
| Netzart | Wechselstromnetz und 4-Leiter Drehstromnetz |
| Frequenz (Toleranz) | ± 0,1 Hz |
| Bauart | Fronteinbau |
| Vorteilscode CH | 1387-0213-88 |
| Wirkarbeit (Toleranz) | Klasse 1 |
| Nettogewicht | 0,29kg/Stk |
| Display | LCD mit Hintergrundbeleuchtung |
| Immunitätstest | gemäß EN 61326-1 , IEC 61326-1 |
| Blindleistung (Toleranz) | Klasse 1 |
| Spannung (Toleranz) | Klasse 0,5 |
| Max. Umgebungstemperatur | 70°C |
| Taste | 4 Fronttasten, Zugang geschützt durch Passwort |
| Arbeitsbedingungen | ## |
| Prüfkreis | alle Kreise und Erde |
| Strom (Toleranz) | Klasse 0,5 |
