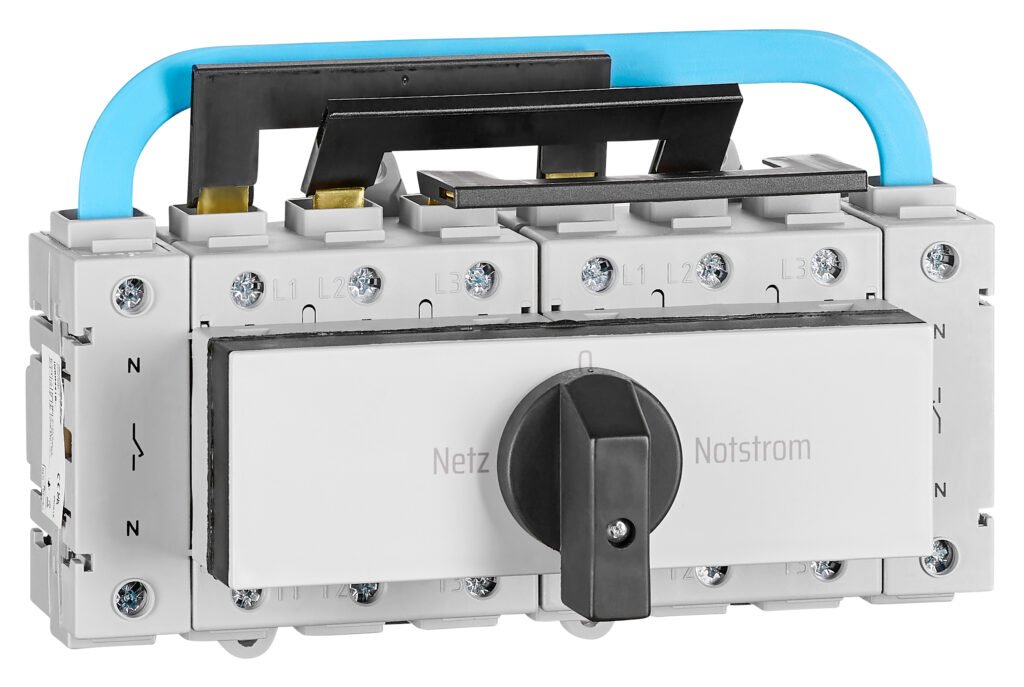

INSR4480– Umschalter Netz-0-Notstrom, Reiheneinbau, 4-polig, 80A
Verkaufseinheit: 1Stk
187,98 €
inkl. MwSt. zzgl. Versandkosten
Beschreibung
Artikelinformation:
Lieferzeit: 1 – 3 Werktage
9004840984279
INSR4480–
Ausführung Umschalter, Nennstrom 80A, Pole 4, Schutzart IP40 (Front), IP00 (Anschlüsse)
Artikeldetails:
| EAN | 9004840984279 |
| Bemessungskurzzeitstromfestigkeit Icw | 1000 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Montage | Reiheneinbau |
| Kurzschlussschutz max. Schmelzsicherung | 80 |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Farbe | grau |
| Anschlussquerschnitt, mehrdrätig | 2,5-35mm² |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Nettogewicht | 0,78kg/Stk |
| Ausführung | Umschalter |
| Thermischer Bemessungsdauerstrom Ith | 80A |
| Anzugsdrehmoment | 2,50Nm |
| Betriebsspannung AC | 600V |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x auf der linken Seite am Hauptkontakt und 1x auf der rechten Seite am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser (1x Öffner / 1x Schliesser pro Schaltstellung). ACHTUNG! Schaltverhalten ist nicht gleich! Bei Schaltstellung „NETZ“ schalten nur die Hilfskontakte, die auf den dazugehörigen Hauptkontakt aufgeschnappt wurden. Bei Schaltstellung „NOTSTROM“ schalten nur die Hilfskontakte, die auf den dazugehörigen Hauptkontakt aufgeschnappt wurden. |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Nennstrom | 80A |
| Verpackungseinheit | 1Stk |
| Absperrbar | Nein |
| Wirkleistung | 3x240VAC – 15Hp; 3x480VAC – 40Hp; 3x600VAC – 50Hp; 1x120VAC – 10Hp |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| BEST. NR. | INSR4480 |
| HLief-Artikel Nummer | ULT80/4T/NS/Z101/F978 |
| Verlustleistung | 5,50W |
| Konventioneller thermischer Strom Ith | 80A |
| Schutzart | IP40 (Front), IP00 (Anschlüsse) |
| Anschlussart | UL/CSA – AWG 14-6 |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 400V – 30kW; AC-23A – 690V – 22kW; AC-3 – 400V – 22kW; AC-3 – 690V – 18,5kW |
| Ausschaltbedingung (Betriebsstrom) | AC-23A – 400V – 43A; AC-23A – 690V – 22A; AC-3 – 400V – 43A; AC-3 – 690V – 22A |
| Pole | 4 |
| Min. Umgebungstemperatur | -25°C |
| Anschlussquerschnitt, eindrähtig | 2,5-35mm² |
| VE | 5Stk |
| Optionales Zubehör | INSHK001– |
| LxBxH mm | 100x124x45 |
| Verlustleistung pro Pol | 5,50W |
Downloadlinks:
| INSR4480– |
| Maßbild INSR4480– |
| Schaltbild INSR4480– |
| 3D-Daten (.stp): Umschalter Netz-0-Notstrom, Reiheneinbau, 4-polig, 80A |
