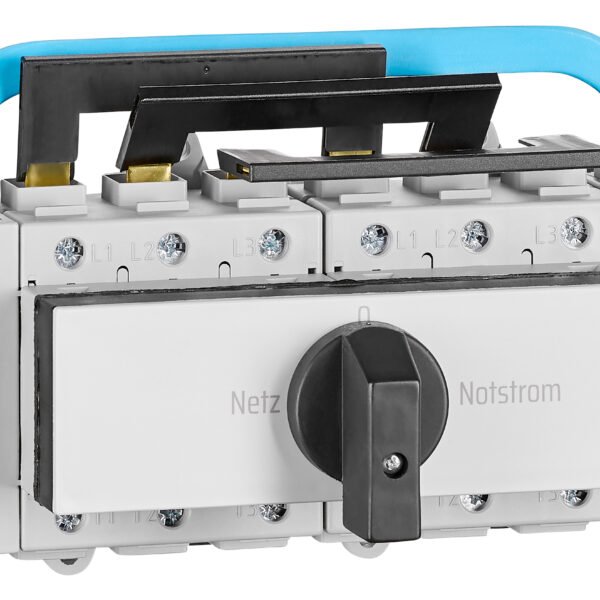

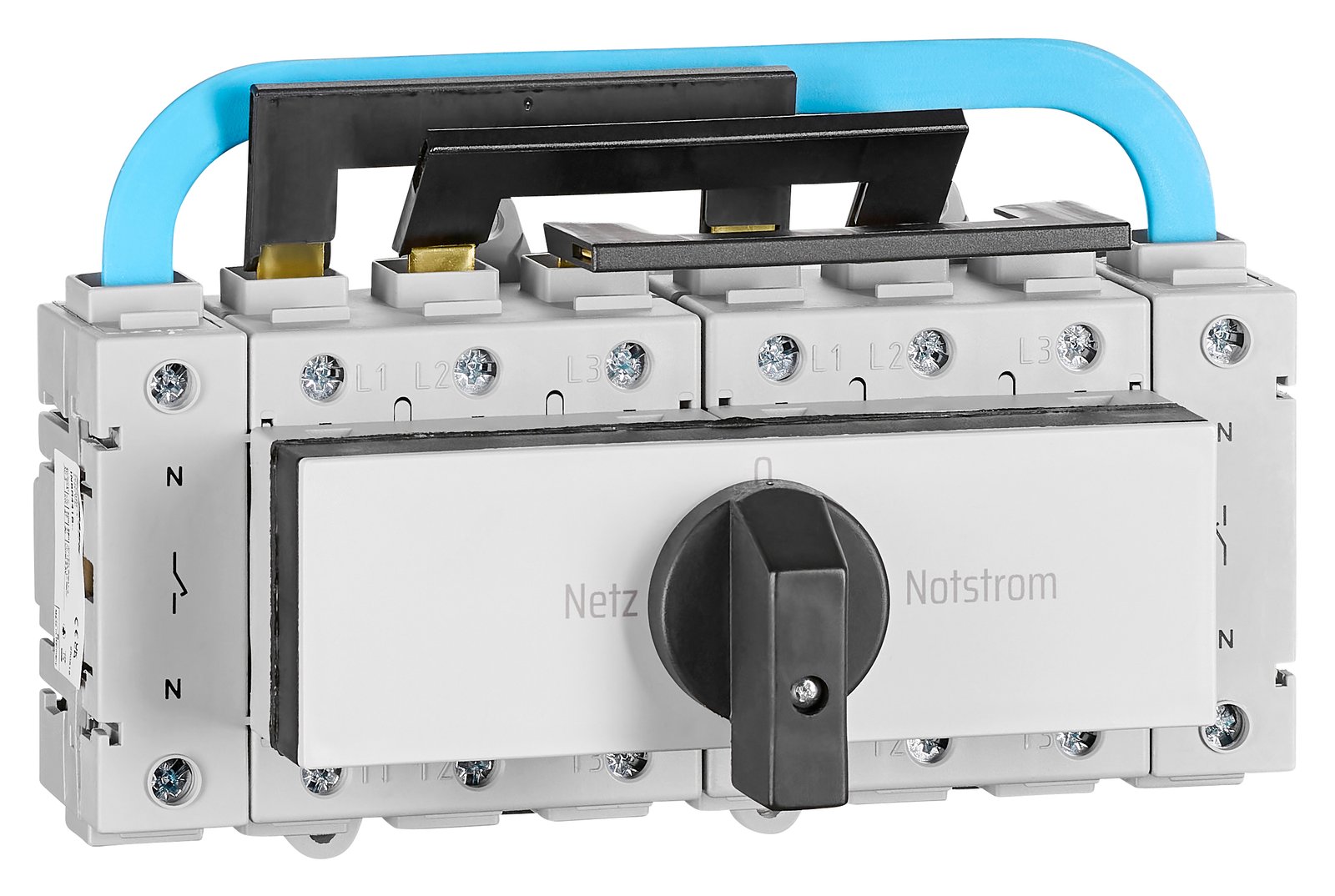

INSR4420– Umschalter Netz-0-Notstrom, Reiheneinbau, 4-polig, 20A
Verkaufseinheit: 1Stk
95,63 €
inkl. MwSt. zzgl. Versandkosten
Beschreibung
Artikelinformation:
Lieferzeit: 1 – 3 Werktage
9004840984224
INSR4420–
Ausführung Umschalter, Nennstrom 20A, Pole 4, Schutzart IP40 (Front), IP00 (Anschlüsse)
Artikeldetails:
| EAN | 9004840984224 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Montage | Reiheneinbau |
| VE | 10Stk |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Farbe | grau |
| Verlustleistung pro Pol | 0,40W |
| LxBxH mm | 89x78x45 |
| BEST. NR. | INSR4420 |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 3kW; AC-23A – 400V – 7,5kW; AC-23A – 690V – 7,5kW; AC-3 – 230V – 3kW; AC-3 – 400V – 5,5kW; AC-3 – 690V – 5,5kW |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Wirkleistung | 3x120VAC – 1Hp; 3x240VAC – 3Hp; 3x480VAC – 7,5Hp; 3x600VAC – 10Hp; 1x120VAC – 0,5Hp; 1x240VAC – 1,5Hp |
| Ausführung | Umschalter |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x auf der linken Seite am Hauptkontakt und 1x auf der rechten Seite am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser (1x Öffner / 1x Schliesser pro Schaltstellung). ACHTUNG! Schaltverhalten ist nicht gleich! Bei Schaltstellung „NETZ“ schalten nur die Hilfskontakte, die auf den dazugehörigen Hauptkontakt aufgeschnappt wurden. Bei Schaltstellung „NOTSTROM“ schalten nur die Hilfskontakte, die auf den dazugehörigen Hauptkontakt aufgeschnappt wurden. |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Frequenz | 50/60Hz |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 20A; AC-22A – 690V – 20A; AC-23A – 230V – 11A; AC-23A – 400V – 16A; AC-23A – 690V – 9A; AC-3 – 230V – 11A; AC-3 – 400V – 7A; AC-3 – 690V – 7A |
| Nettogewicht | 0,39kg/Stk |
| Verpackungseinheit | 1Stk |
| Absperrbar | Nein |
| Verlustleistung | 0,80W |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| HLief-Artikel Nummer | ULO20/4T/NS/Z101/F978 |
| Konventioneller thermischer Strom Ith | 20A |
| Thermischer Bemessungsdauerstrom Ith | 20A |
| Schutzart | IP40 (Front), IP00 (Anschlüsse) |
| Anschlussart | UL/CSA – AWG 14-6 |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Kurzschlussschutz max. Schmelzsicherung | 50 |
| Pole | 4 |
| Min. Umgebungstemperatur | -25°C |
| Nennstrom | 20A |
| Optionales Zubehör | INSHK001– |
| Bemessungskurzzeitstromfestigkeit Icw | 500 |
