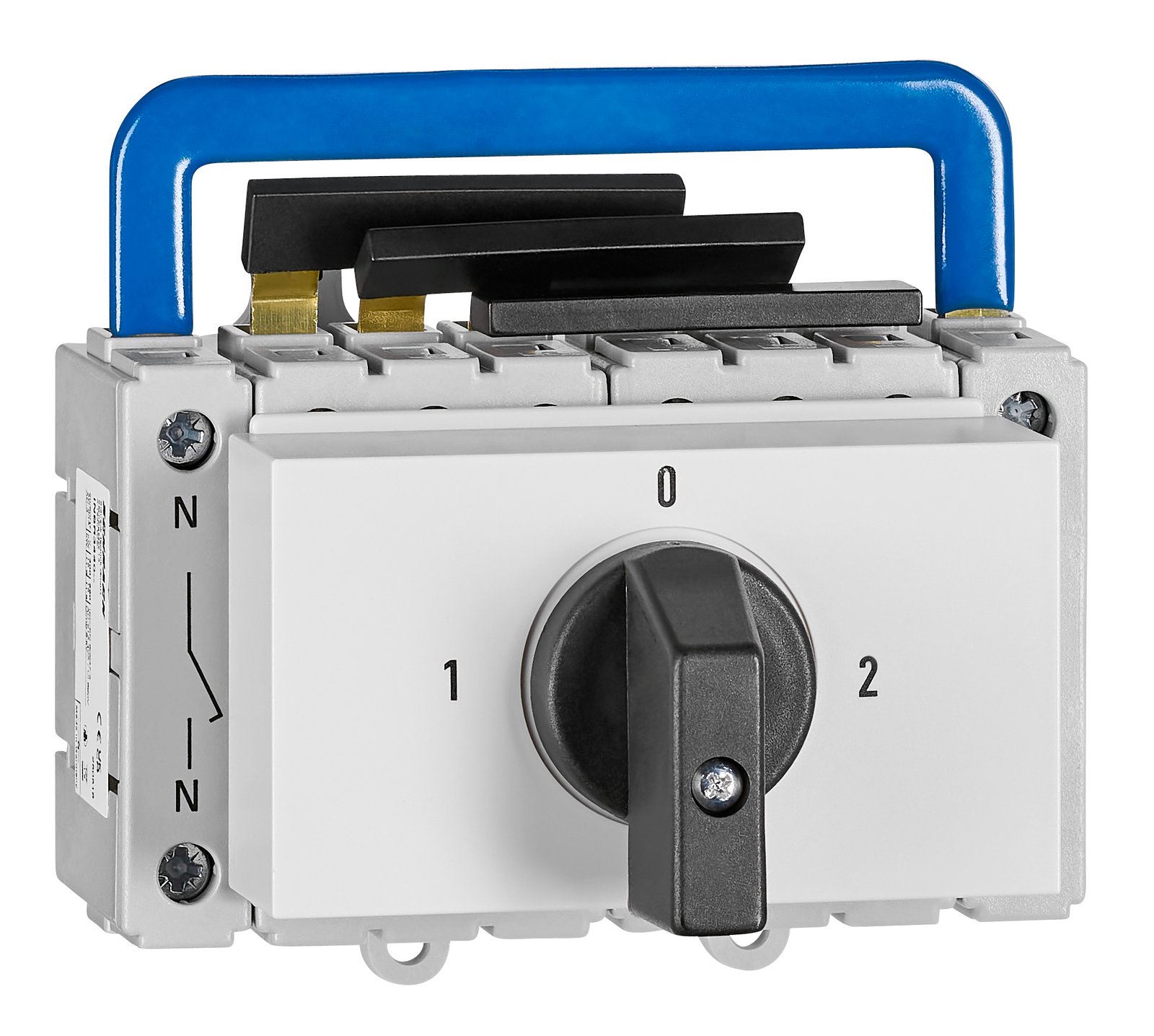

INSR341A– Umschalter 1-0-2, Reiheneinbau 4-polig, 100A
Verkaufseinheit: 1Stk
273,31 €
inkl. MwSt. zzgl. Versandkosten
Beschreibung
Artikelinformation:
Lieferzeit: 1 – 3 Werktage
9004840984361
INSR341A–
Ausführung Umschalter, Nennstrom 100A, Pole 4, Schutzart IP40 (Front), IP00 (Anschlüsse)
Artikeldetails:
| EAN | 9004840984361 |
| Bemessungskurzzeitstromfestigkeit Icw | 1000 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Montage | Reiheneinbau |
| Anschlussquerschnitt, eindrähtig | 4-50mm² |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Farbe | grau |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 4-35mm² |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Ausführung | Umschalter |
| Verlustleistung | 7,50W |
| Kurzschlussschutz max. Schmelzsicherung | 125 |
| Ausschaltbedingung (Betriebsstrom) | AC-23A – 400V – 70A; AC-23A – 690V – 34A; AC-3 – 400V – 53A; AC-3 – 690V – 25,5A |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Hilfskontakte | Achtung! Für diesen Artikel aktuell keine Hilfskontakte verfügbar. Hilfskontakt INSHK001– darf NICHT verwendet werden! |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Nettogewicht | 1,00kg/Stk |
| Frequenz | 50/60Hz |
| Thermischer Bemessungsdauerstrom Ith | 100A |
| Anschlussart | UL/CSA – AWG 12-1 |
| Verpackungseinheit | 1Stk |
| Absperrbar | Nein |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| HLief-Artikel Nummer | ULT100/4T/NS/Z101 |
| Konventioneller thermischer Strom Ith | 100A |
| Verlustleistung pro Pol | 7,50W |
| Schutzart | IP40 (Front), IP00 (Anschlüsse) |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| BEST. NR. | INSR341A |
| Anschlussquerschnitt, mehrdrätig | 4-50mm² |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Nennstrom | 100A |
| Pole | 4 |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 400V – 37kW; AC-23A – 690V – 30kW; AC-3 – 400V – 30kW; AC-3 – 690V – 22kW |
| Min. Umgebungstemperatur | -25°C |
| VE | 5Stk |
| Wirkleistung | 3x240VAC – 30Hp; 3x480VAC – 60Hp; 3x600VAC – 75Hp |
| LxBxH mm | 100x140x45 |
Downloadlinks:
| INSR341A– |
| Maßbild INSR341A– |
| Schaltbild INSR341A– |
| 3D-Daten (.stp): Umschalter 1-0-2, Reiheneinbau 4-polig, 100A |
