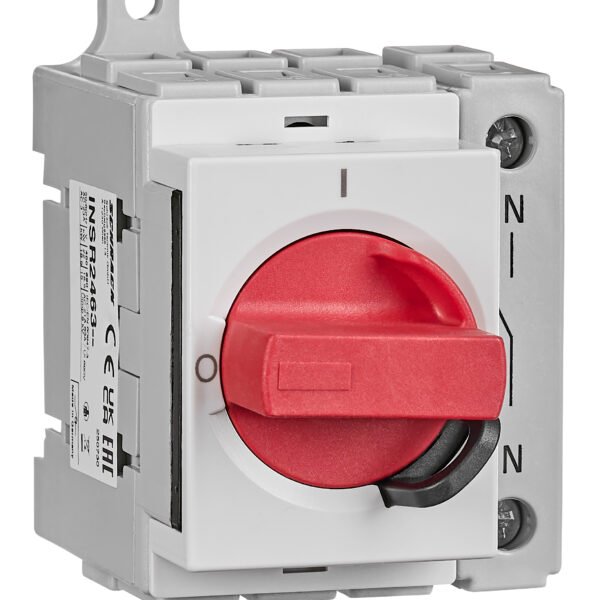

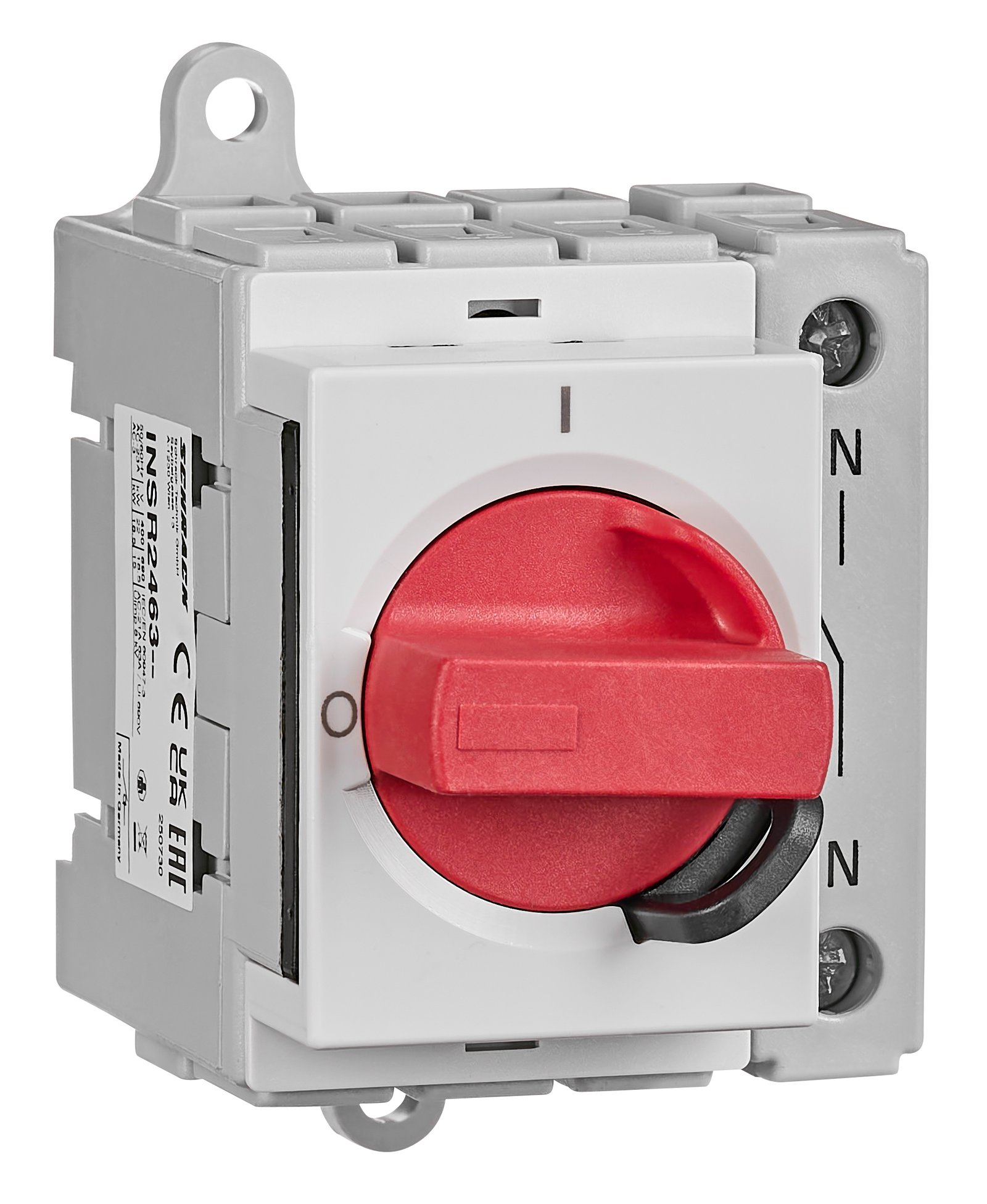

INSR2463– Not-Aus Hauptschalter 4-polig, Reiheneinbau, 63A
Verkaufseinheit: 1Stk
47,87 €
inkl. MwSt. zzgl. Versandkosten
Beschreibung
Artikelinformation:
Lieferzeit: 1 – 3 Werktage
9004840983777
INSR2463–
Ausführung Not-Aus Hauptschalter, Nennstrom 63A, Pole 4, Schutzart IP40 (Front), IP20 (Anschlüsse)
Artikeldetails:
| EAN | 9004840983777 |
| Schutzart | IP40 (Front), IP20 (Anschlüsse) |
| Bemessungskurzzeitstromfestigkeit Icw | 1000 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Ausschaltbedingung (Betriebsstrom) | AC-21A – 690V – 63A; AC-22A – 690V – 63A; AC-23A – 230V – 38A; AC-23A – 400V – 41A; AC-23A – 690V – 21A; AC-3 – 230V – 38A; AC-3 – 400V – 36A; AC-3 – 690V – 17A |
| Montage | Reiheneinbau |
| VE | 10Stk |
| Gemäß UL508 / CSA | ## |
| Anschluss | ## |
| Wirkleistung | 3x120VAC – 5Hp; 3x240VAC – 15Hp; 3x480VAC – 25Hp; 3x600VAC – 30Hp; 1x120VAC – 3Hp; 1x240VAC – 10Hp |
| LxBxH mm | 81x49x45 |
| Absperrbar | Mit 2 Schlössern mit je 4-6mm Bügelschlossdurchmesser |
| Nennstrom | 63A |
| Norm | IEC 60947, EN 60947, VDE 0660 |
| Anschlussquerschnitt, mehrdrätig | 2,5-16mm² |
| Konventioneller thermischer Strom Ith | 63A |
| Anzugsdrehmoment | 3Nm |
| Betriebsspannung AC | 600V |
| Anschlussquerschnitt, feindrähtig m. Adernendhülse | 2,5-16mm² |
| Berührungsschutz | finger- und handrückensicher nach VDE 0106 Teil 100 |
| Thermischer Bemessungsdauerstrom Ith | 63A |
| Frequenz | 50/60Hz |
| Verpackungseinheit | 1Stk |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Mechanische Lebensdauer | 100000 Schaltspiele |
| Ausschaltbedingung (Schaltleistung) | AC-23A – 230V – 11kW; AC-23A – 400V – 22kW; AC-23A – 690V – 18,5kW; AC-3 – 230V – 11kW; AC-3 – 400V – 18,5kW; AC-3 – 690V – 15kW |
| HLief-Artikel Nummer | NLO63/4T/Z20/X74E |
| Hilfskontakte | Maximal 2x INSHK001– erlaubt. 1x INSHK001– links am Hauptkontakt und 1x INSHK001– rechts am Hauptkontakt aufschnappbar. Maximale Konfiguration 2x Öffner / 2x Schliesser. Schaltverhalten ist gleich, egal ob der Hilfskontakt links oder rechts vom Hauptkontakt aufgeschnappt wird. |
| Ausführung | Not-Aus Hauptschalter |
| Farbe | rot-gelb |
| Anschlussart | UL/CSA – AWG 14-6 |
| Betriebstemperatur | -25°C bis +55°C |
| Max. Umgebungstemperatur | 55°C |
| Bemessungskurzschlussstrom | 10kA @ 440V / 6kA @ 690V |
| Anschlussquerschnitt, eindrähtig | 2,5-16mm² |
| Verlustleistung pro Pol | 3,60W |
| Nettogewicht | 0,17kg/Stk |
| Pole | 4 |
| Min. Umgebungstemperatur | -25°C |
| Verlustleistung | 3,60W |
| Optionales Zubehör | INSHK001– |
| Kurzschlussschutz max. Schmelzsicherung | 63 |
| BEST. NR. | INSR2463 |
