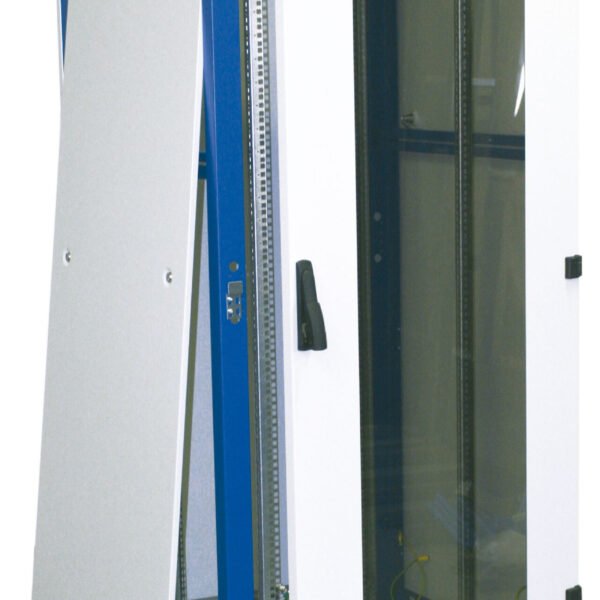

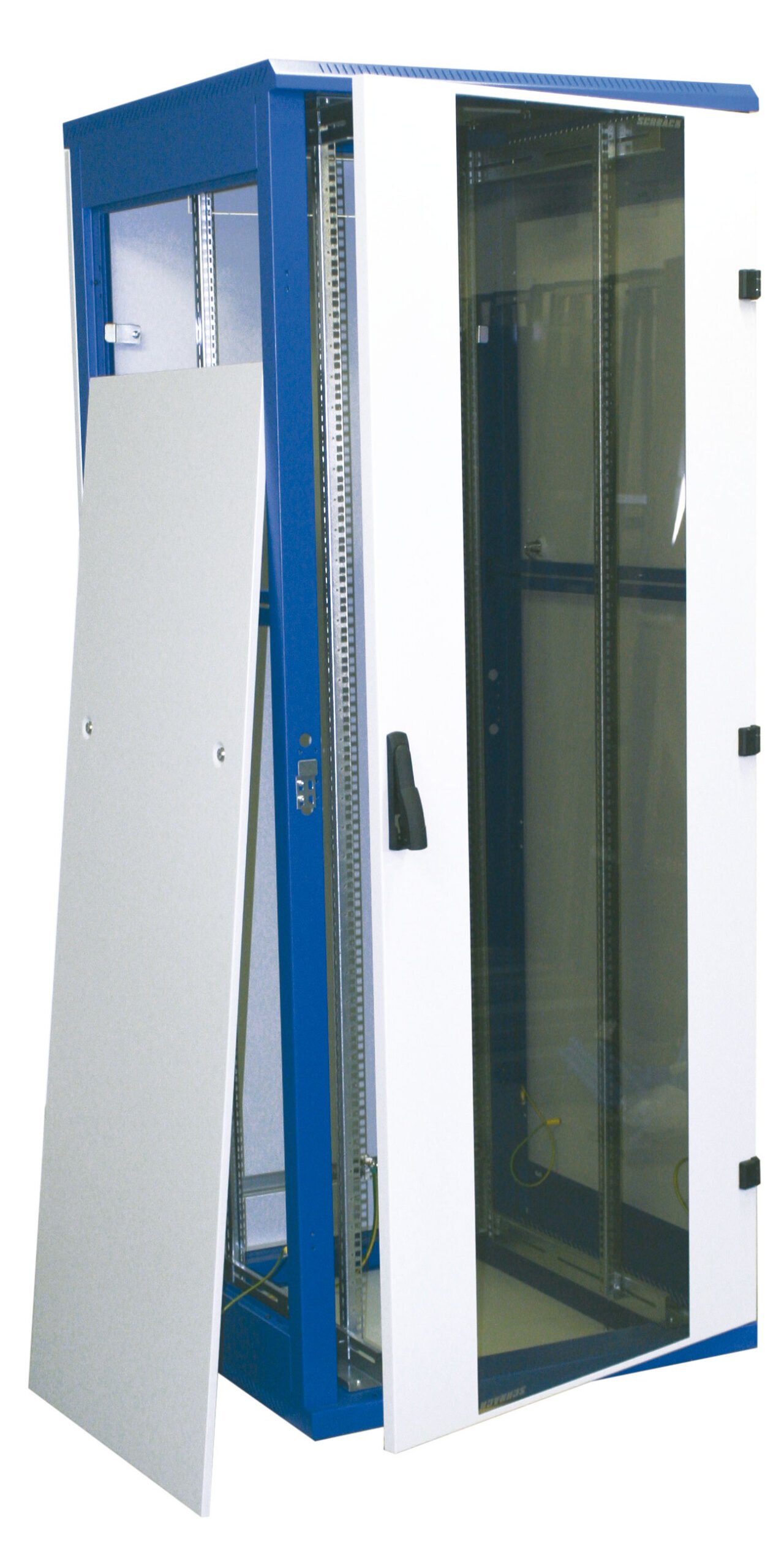

DS42801X-A Netzwerk-Standschrank DS,B800 H1970 T1000,19″,42HE,ohne Türe
Verkaufseinheit: 1Stk

Artikelinformation:

Lieferzeit: 1 – 3 Werktage

9004840655179

DS42801X-A

TECHNISCHE DATEN

• Der Rahmen, die Tür, die Wände, das Dachblech und die Bodenplatte sind aus 1,0mm Blech gefertigt. Die Aufnahme der optionalen Laufrollen ist aus 2,0mm Blech gefertigt. Alle diese Teile sind aus DC01-Qualitätsstahlblech gefertigt. Die vertikalen Schienen sind aus verzinktem Blech mit einer Stärke von 2,0mm gefertigt.
• Geschweißtes, pulverbeschichtetes Stahlbechskelett
• Höhe: 42HE
• Breite: 800mm
• Tiefe: 1000mm
• Farbe:
• Hellgrau RAL 7035
• Steher Blau RAL 5005
• Maximallast bei gleichmäßiger Verteilung:
• 15 – 22 HE: 300kg
• 27 – 47 HE: 400kg
• Schutzart: IP20
• Optional erhältliche Türen DSRT (Vollmetall oder perforiert, volle Breite oder Doppeltür) ersetzbar.
• Seitenwände abnehm- und absperrbar. Schlüssel inkludiert. Zur besseren passiven Kühlung können die Seitenwände durch optional erhältliche perforierte Seitenwände DSRS ersetzt werden.
• Rückwand abnehm- und absperrbar. Schlüssel inkludiert. Rückwand durch optional erhältliche Türen DSRT (Glas, Vollmetall oder perforiert, volle Breite oder Doppeltür) oder perforierte Rückwand DSRR ersetzbar.
• Verzinkte 19″ Schienen (4 Stk.). Stufenlos tiefenverstellbar. Nummerierung mittels Laser gut sichtbar ausgeführt.
• Bei 800 mm breiten DS-Schränken können die 19″ Schienen auch auf 21″ Breite verstellt werden.
• Bei 900, 1000 und 1200mm tiefen DS-Schränken ist ein zusätzliches mittleres vertikales Montageschienen-Paar auf halber Tiefe installiert. Dies ermöglicht den gleichzeitigen Einsatz von Komponenten mit einer hohen Einbautiefe in Kombination mit dem Standardzubehör.
• Mindest-Abstand der vorderen vertikalen Montageleisten (19″ Schienen) zum Türglas bei Maximalabstand:
• B600 – 35mm
• B800 – 50mm
• Mindest-Abstand der hinteren vertikalen Montageleisten (19″ Schienen) zur Rückwand bei Maximalabstand:
• B600 – 35mm
• B800 – 55mm
• Maximalabstand (zwischen vorne und hinten) der vertikalen Montageleisten (19″ Schienen):
• B600 x T400 – 310mm
• B600 x T600 – 510mm
• B600 x T800 – 710mm
• B600 x T900 – 810mm
• B600 x T1000 – 910mm
• B600 x T1200 – 1110mm

• B800 x T600 – 470mm
• B800 x T800 – 670mm
• B800 x T900 – 770mm
• B800 x T1000 – 870mm
• B800 x T1200 – 1070mm
• Max. Einbautiefe für Komponenten bei Aufstellung auf Fachböden:
• T400 – 375mm
• T600 – 575mm
• T800 – 775mm
• T900 – 875mm
• T1000 – 975mm
• T1200 – 1175mm
• Freier Abstand (links/rechts) zwischen den vertikalen Montageleisten (19″ Schienen): 451mm
• Dachkonstruktion mit Öffnung mit 19″ Stanzung. Flexibel abgedeckt mit Platten verschiedener mit Platten verschiedener Höhen um Dachlüfter und Kabeleinführungen einbauen zu können und die Restöffnung wieder verschließen zu können.
• T400 – Öffnung: 6 HE, Abdeckung: 1 x 4 HE und 1 x 2 HE
• T600 – Öffnung: 8 HE, Abdeckung: 1 x 4 HE und 2 x 2 HE
• T800 – Öffnung: 10 HE, Abdeckung: 2 x 4 HE und 1 x 2 HE
• T900 – Öffnung: 12 HE, Abdeckung: 2 x 4 HE und 2 x 2 HE
• T1000: Öffnung: 12 HE, Abdeckung: 2 x 4 HE und 2 x 2 HE
• T1200 – Öffnung: 12 HE, Abdeckung: 2 x 4 HE und 2 x 2 HE
• Bodenkonstruktion mit Öffnung mit 19″ Stanzung. Mit abnehmbarer Abdeckung in voller Höhe versehen.
• T400 – Öffnung: 6 HE, Abdeckung: 1 x 6 HE
• T600 – Öffnung: 8 HE, Abdeckung: 1 x 8 HE
• T800 – Öffnung: 10 HE, Abdeckung: 1 x 10 HE
• T900 – Öffnung: 12 HE, Abdeckung: 1 x 12 HE
• T1000 – Öffnung: 12 HE, Abdeckung: 1 x 12 HE
• T1200 – Öffnung: 12 HE, Abdeckung: 1 x 12 HE
• Dachlüfter-Gruppen auch in Bodengruppe einsetzbar. Optional Sockel nötig.
• Kabeleinführungsmöglichkeit in Dach, Boden und Rückwand. Bei Auslieferung mit abnehm- oder ausbrechbaren Blindplatten versehen.
• Dach-Bürsteneinführung (Bestellnr.: DBK24800) optional verfügbar.
• Lüftungsschlitze zur passiven Belüftung
• Erdung:
• M8 Erdungspunkt plus 19″ Erdungsset im rückwärtigen Schrankteil
• Erdungsverbindungen mit FastOn-Verbindern zu allen abnehmbaren Teilen vorverdrahtet
• Inkludiertes Montagematerial:
• 16 Stk. Käfigmuttern und Schrauben M6
• 4 Stk. Nivellierfüsse
• Zahlreiches Zubehör (Sockel, Lüfter, Kabeleinführung, Fachböden, Patchpanele, Kabelführungen, Netzleisten, Türen, etc.) verfügbar.
• Schrank wird vollständig zusammengebaut auf Einwegpalette ausgeliefert.
