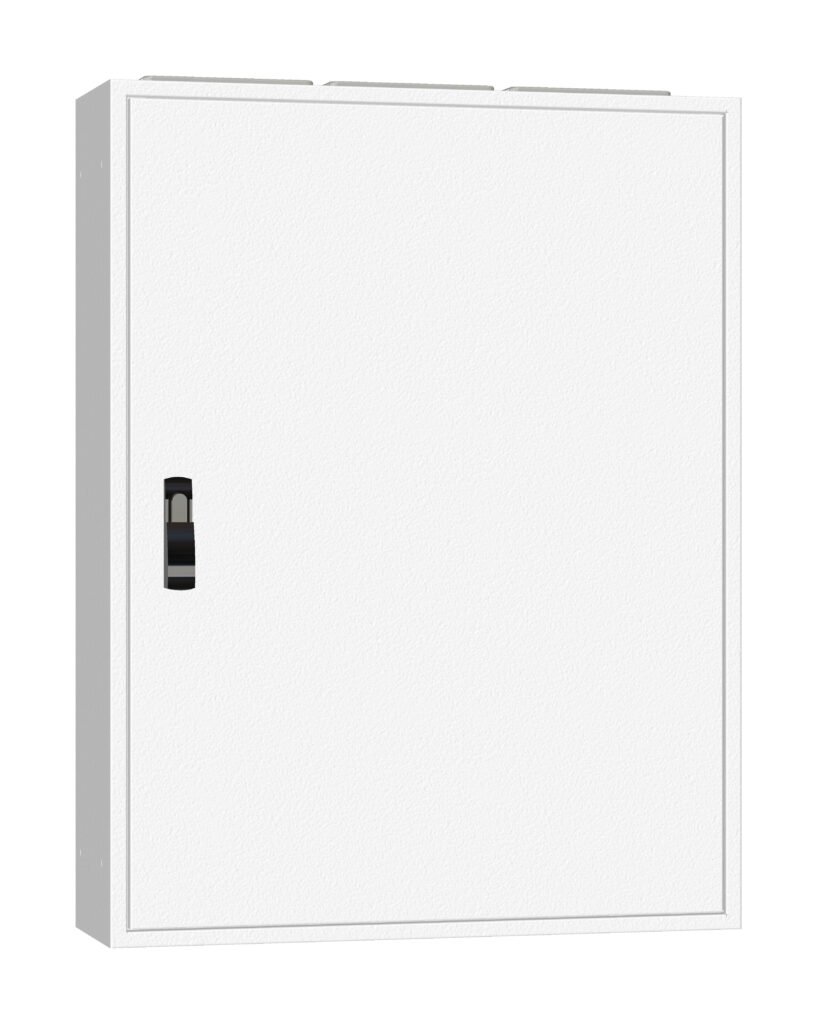

IL952218– AP-Rahmen + Tür 2A-18 T=250mm, Rückwand + Schwenkhebel, IP54
Verkaufseinheit: 1Stk

Artikelinformation:

Lieferzeit: 1 – 3 Werktage

9004840618464

IL952218–

RAL7035, 2 Ausschnitte oben

•Aufputz-Verteiler mit Rückwand, standardmäßig mit 3-Punkt-Stangenverschluss mit Schwenkhebel (für Halbzylinder-Einsatz vorbereitet)
•Material: 1,5mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Lieferbar in den Größen von 2A/12 bis 5A/42 Modulhöhen in den abgestuften Tiefen von 250, 300 und 400mm
•Anzahl der Flanschöffnungen siehe technische Tabelle
•Die Kabeleinführung kann wahlweise von oben oder unten erfolgen, da der Schrank um 180° drehbar ist. Im Lieferumfang enthalten sind Blindflansche
•Alle Einsatzkomponenten können vom Standard Modul 2000 verbaut werden
•Es besteht auch die Möglichkeit eine Montageplatte IL959xxx zu verwenden
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzleiteranschluss: Schweißbolzen M6, I²t=3,6×10⁶ A²s
•Umgebungstemperatur: -5 bis +40°C
•Relative Luftfeuchte: 50% bei +40°C
•Max. zulässiges Einbaugewicht: Einsatz 150kg Standmontage / Einsatz 80kg Wandmontage (ohne zusätzliche Maßnahmen) / Türe 10kg
•EMV: EMV Umgebung 1•Schutzklasse: I
•Schutzart: IP54
•Schlagfestigkeit: IK08
•Farbe: RAL7035 (Lichtgrau)
