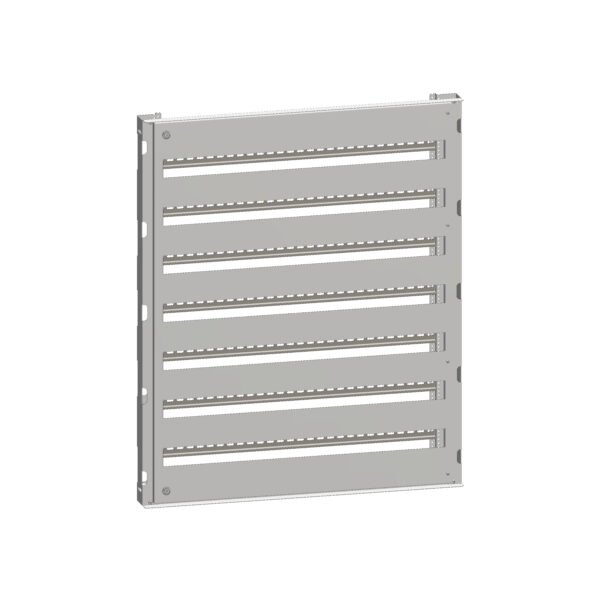

WSAIE1080P WSA Installationseinsatz 7-reihig je 36TE für H=1000 B=800mm
Verkaufseinheit: 1VE

Artikelinformation:

Lieferzeit: 1 – 3 Werktage

9004840912128

WSAIE1080P

schwenkbar, passend für WSA1008260, WSA1008300 und WSA1008409

• Zur Montage von Reiheneinbaugeräten auf DIN-Schienen
• Der Mittenabstand zwischen den DIN-Schienen beträgt:
• 120mm bei WSAIE6040P, WSAIE7050P, WSAIE8060P, WSAIE1080P und WSAIE1280P
• 130mm bei WSAIE5040P, WSAIE1060P und WSAIE1260P
• 140mm bei WSAIE4030P und WSAIE4040P
• Die nutzbare Tiefe zwischen der Frontabdeckung des WSAIE-Installationseinsatzes und der WSA-Gehäusetür beträgt 32,5mm
• Materialstärke: 1,2mm
• Schutzart: IP3XD entsprechend IEC 60529
• Farbe: RAL 7035 (Lichtgrau)
• Lieferumfang:
• 1 Stück Fronttüre mit 45mm Ausschnitten
• 2 Stück Vertikalprofile
• 2 Stück Verschlüsse (oben/unten)
• Hutschienen
• Montagematerial


  Artikeldetails:

  EAN	9004840912128
  Basisbezeichnung	Einsatz
  Zubehör	Installationseinsatz
  Vorteilscode CH	2128-0194-92
  HLief-Artikel Nummer	WSAIE1080P
  BxHxT mm	800x1000x61
  Hersteller	Schrack
  BEST. NR.	WSAIE1080P
  Verpackungseinheit	1VE
  Nettogewicht	15,90kg/VE
  Farbe	RAL 7035 (Lichtgrau)
  HxBxT mm	1000x800x61
  Stk/VE	1

  Downloadlinks:

  3D-Daten (.stp): WSA Installationseinsatz 7-reihig je 36TE für H=1000 B=800mm

  Foto: WSA Installationseinsatz 7-reihig je 36TE für H=1000 B=800mm

  Katalogseite: WSA Installationseinsatz 7-reihig je 36TE für H=1000 B=800mm

  Montageanleitung: WSA Installationseinsatz 7-reihig je 36TE für H=1000 B=800mm

  CAD Zeichnung: WSA Installationseinsatz 7-reihig je 36TE für H=1000 B=800mm

  Maßbild: WSA Installationseinsatz 7-reihig je 36TE für H=1000 B=800mm

  Suchbegriffe:

  Verteiler, Aufbaugehäuse, Schienengerüst, Hutschienen, WSA, Zubehör, Wandgehäuse, Zubehör, Wandschrank, Zubehör
