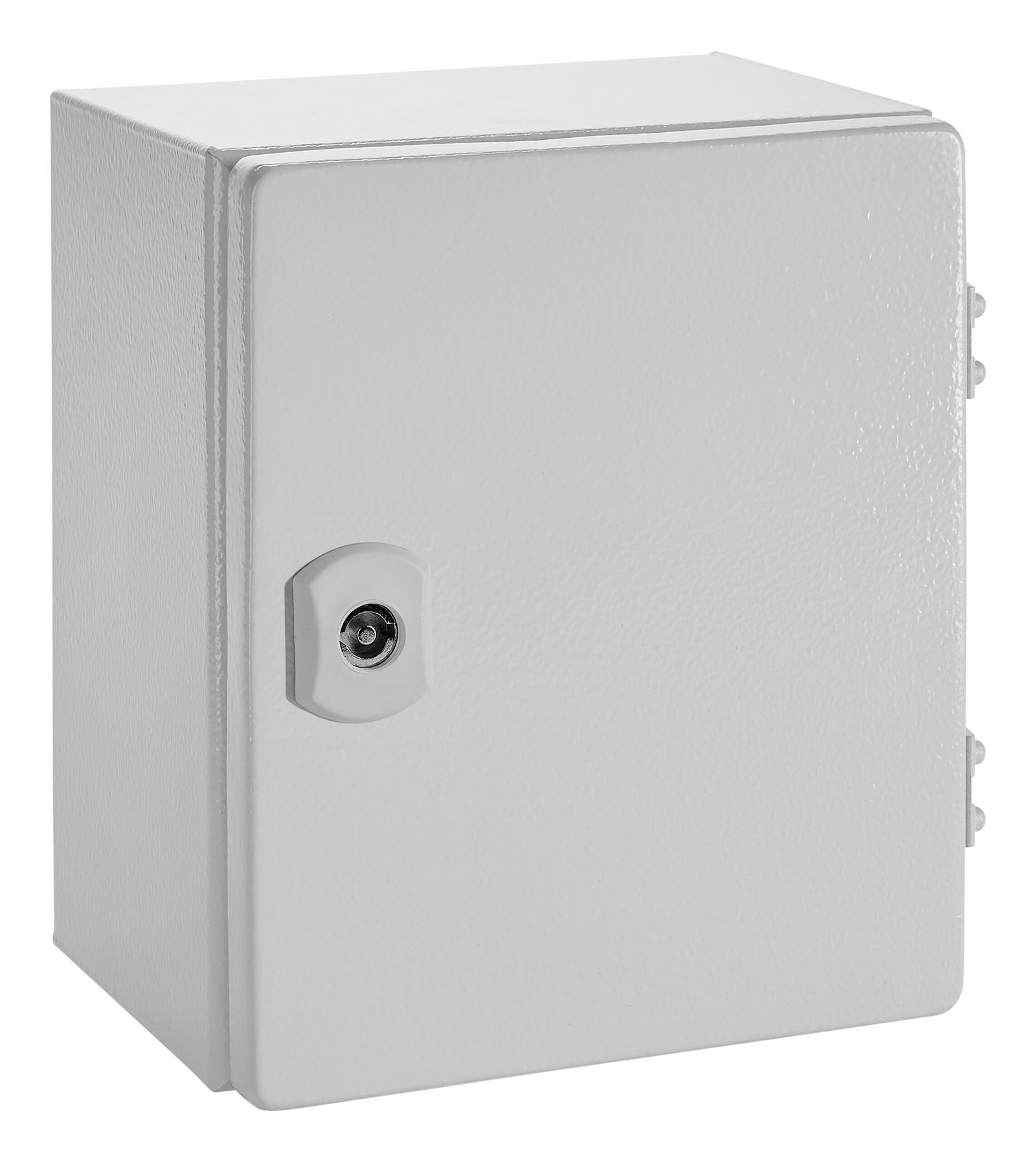

WKT2520150 Wandgehäuse 1-Tür IP66 H=250 B=200 T=150mm Stahlblech
Verkaufseinheit: 1Stk

Artikelinformation:

Lieferzeit: 1 – 3 Werktage

9004840910735

WKT2520150

RAL7035, mit Montageplatte, mit 1x Doppelbartschloss

• Material: Robuste, kreuzförmige Konstruktion, welche unabhängig von der Größe des Gehäuses aus kaltgewalztem Stahlblech geschweißt ist. Das Gehäuse besteht aus zwei Teilen: Korpus und Tür

• Stahlblechstärken Korpus: 1,2mm

• Tür: Aus Stahlblech gefertigt und mit M6 Gewindebolzen zur Erdung versehen
• Stahlblechstärken: 1,2mm
• Die Tür ist durch zwei außenliegende Scharniere gesichert und hat einen Öffnungswinkel von 180°
• Die Türen haben eine aufgeschäumte Polyurethandichtung zur Gewährleistung der IP-Schutzart

• Schließung: Eintürig mit 1x Doppelbartschloss 5mm

• Montageplatte:

• 2mm verzinktes Stahlblech
• Die Montageplatte wird auf Bodenprofile im Gehäuseinneren montiert und kann zur Bestückung und Verkabelung herausgenommen werden

• Montage:

• Das Gehäuse kann mit dem Montagesatz WSAWB004 an der Wand befestigt werden, der lP-Schutzgrad bleibt dabei erhalten
• Alternativ kann das Gehäuse mittels Schrauben an der gewünschten Montagefläche direkt montiert werden (Schutzgrad beachten!)
• Die vier Wandbefestigungsbohrungen mit M8-Durchmesser sind in den Ecken der Rückwand angeordnet

• Montage im Außenbereich:
• Die Gehäuse und das Zubehör der Reihe WKT erfüllen die Anforderungen der Norm IEC 62208 für Metallgehäuse, die eine Installation im Außenbereich ermöglichen
• Die Norm IEC 62208 gestattet ein gewisses Maß an Oxidation Ri1 gemäß der Norm ISO 4628-3 und in der Praxis wirkt sich dieser Oxidationsgrad nicht auf die Funktionalität und die mechanische Integrität des Gehäuses aus. Trotzdem wird die Durchführung von Instandhaltungsmaßnahmen empfohlen (siehe unterhalb), um optische Beeinträchtigungen zu verhindern und die Lebensdauer des Produktes zu verlängern
• Es wird ein entsprechender Korrosionsschutz für das gesamte Gehäuse empfohlen

• Schutzart: Eintürig IP66

• Schlagfestigkeit: IK10

• Oberfläche: Eisenphosphat und elektrostatische Pulverbeschichtung

• Farbe: RAL 7035 (Lichtgrau)

• Lieferumfang:
• Komplettgehäuse
• Ein Schlüssel DIN 5mm
• Eine Montageplatte inklusive Montagematerial
• Erdungsmöglichkeiten sind gegeben

Instandhaltungsempfehlungen für Stahlblech-Wandgehäuse im Außenbereich:

• Die Gehäuse und das Zubehör der Serien WKT und WSA erfüllen die Anforderungen der Norm IEC 62208 für Metallgehäuse, die eine Installation im Außenbereich ermöglichen

• Die Norm IEC 62208 gestattet ein gewisses Maß an Oxidation Ri1 gemäß der Norm ISO 4628-3 und in der Praxis wirkt sich dieser Oxidationsgrad nicht auf die Funktionalität und die mechanische Integrität des Gehäuses aus. Trotzdem wird die Durchführung von Instandhaltungsmaßnahmen empfohlen, um optische Beeinträchtigungen zu verhindern und die Lebensdauer des Produktes zu verlängern

• Intervall: Jährlich

• Sichtprüfung: Feststellung von Oberflächenschäden wie Kratzer oder Dellen, die Schäden an der Lackschicht verursacht haben könnten

• Rostansätze: Infolge von Kratzern, Dellen oder anderen Ursachen
• Flugrost entfernen
• Flugrost durch Abschleifen vollständig beseitigen

• Reinigen: Betroffenen Bereich mit Spiritus oder einem anderen sich verflüchtigenden Reinigungsmittel reinigen

• Lackieren: Betroffenen Bereich der Oberfläche mit Synthetiklack (RAL 7035) lackieren
• Wir empfehlen unseren grauen Texturlack RAL 7035, Art.-Nr. IU008106

Artikeldetails:

EAN	9004840910735
Montageplatte Breite	175mm
HxBxT mm	250x200x150
Lieferumfang	Komplettgehäuse + Montageplatte + Doppelbartschlüssel + Beipack
Anzahl Türen	1
Basisbezeichnung	Gehäuse
Montageplatte Höhe	235mm
Schutzklasse	I
Türe Wandstärke	1,20mm
Min. Umgebungstemperatur	-40°C
Rückwandbefestigung	4
Schanier	2
Hersteller	Schrack
Nettogewicht	3,77kg/Stk
Verlustleistung	-35,00W
Verpackungseinheit	1Stk
VE	96Stk
Korpus Wandstärke	1,20mm
HLief-Artikel Nummer	WKT2520150
Belastbarkeit Montageplatte	10kg
Farbe	RAL 7035 (Lichtgrau)
Produktnorm	EN 62208
Montageplatte	galvanisiertes Stahlblech 2mm
Type	Wandgehäuse Stahlblech
Schloss	1
Schutzart	IP66
Türversteifung	Keine
BxHxT mm	200x250x150
Optionales Zubehör	WSAWB004–; WSTCUF260-; WSTCEG2806; WSTCEG4010; WSTCEG5007; WSTCEG5008; WSTL3525–; WSTL3529–
Anzahl der Flansche	–
Montageplatte Wandstärke	2mm
Gesamtbelastbarkeit	12kg
Max. Umgebungstemperatur	100°C
Belastbarkeit pro Türe	2kg
BEST. NR.	WKT2520150
